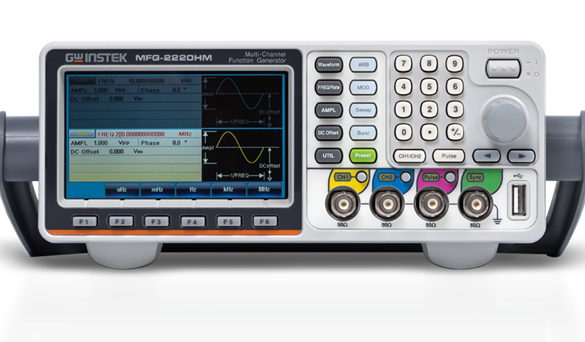

MFG-2220HM

• 兩個等性能同步雙通道可達200MHz

• 并有多種“通道間相加、耦合、追蹤、相位差等相關性”功能

• 提供全功能脈沖信號發生器（頻率可達25MHz，上升/下降時間10ns~400us可調，脈寬可調最低20ns)

• "真實逐點輸出"的任意波功能,取樣率高達250MSa/s

• 125MHz波形重復率，分辨率14位，內存長度16k點

• 150MHz帶寬/8位的頻率計數器

• 多種調變功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM

• 接口：USB Host/ USB Device/ LAN

• 4.3" TFT 彩色顯示

MFG-2220HM雙通道任意波形信號發生器，包括了CH1與CH2為兩個最高頻率為200MHz的等性能雙通道AFG(任意波形信號發生器)；脈沖信號發生器，頻率可達25MHz；可以滿足多種領域的教學與產業的應用。
MFG-2220HM中的AFG通道可輸出正弦波，方波，三角波..等一般常用波形。更有250MHz/s采樣率、125MHz波形重復率、14位分辨率、16k點內存深度的"真實逐點輸出”任意波形特性；部分型號具有AM/FM/PM/FSK/PWM調變、Sweep，Burst，Trigger，150MHz 頻率計等的功能。可同步雙通道的型號其CH1與CH2兩個輸出信號間可以產生同步、延遲、相加及通道耦和的相關性信號。25MHz的脈沖發生器為標準配備，可獨立輸出的脈沖發生器為一功能完整脈沖信號源，除一般脈沖寬度可調外，其上升/下降時間(Leading and Trailing Edge Time)可調，可當作觸發信號的應用。
MFG-2220HM的AFG搭配AWES(Arbitrary Waveform Editing Software)任意波形編輯PC端軟件，用戶可以簡單的快速編輯任意波形。DWR (Direct Waveform Reconstruction)直接波形重現的能力，讓使用者可以搭配固緯多數的GDS系列數字示波器擷取波形并加載任意波形發生器，達到波形記錄及重建的功能。使用者更可以通過內建的66種波形進行任意編輯，整段或分段輸出。

MFG-2220HM可提供不同產業所需要的各種特殊雙通道波型，IQ調變信號，低頻震動仿真，汽車傳感器信號仿真，AM，FM等廣播信號，PWM馬達或風扇控制信號，脈波同步信號，脈沖噪聲，音頻電路或裝置如揚聲器的測試，適用于多種領域，在科學研究，教育，研發，生產和品管等各階段的應用。

MFG-2220HM介紹https://v.youku.com/v_show/id_XNDYyMjA0MTMwMA==.html

MFG-2220HM小信號https://v.youku.com/v_show/id_XNDYyMjA0MTg0NA==.html

MFG-2220HM操作視頻 https://v.youku.com/v_show/id_XNDkyNDg4MzAwOA==.html

	通道1	通道2
波形	正弦波，方波，三角波，脈沖波，斜波，ARB
任意波功能
采樣率	250MSa/s
重復率	125MHz
波形長度	16k points
振幅分辨率	14 bits
抖動(Period to Period)	500ps
最小上升/下降時間	6ns
非易失性存儲器	64
頻率特性
正弦波	200MHz
方波	60MHz
三角波，斜波	5MHz
分辨率	1uHz
精度	±20 ppm
老化率	±3 ppm, 每年
輸出特性
振幅
范圍	1 mVpp ~ 10 Vpp   ≤20MHz                              1 mVpp ~ 5 Vpp     ≤70MHz                             1 mVpp ~ 2Vpp    ≤120MHz                       1 mVpp ~ 1 Vpp    ≤200MHz
精度	設定值的± 1%  ±1 mVpp (1 kHz正弦波/接 50Ω負載,>10mVpp , DC偏壓設置 0V)
分辨率	0.1 mV 或 4 digits
單位	Vpp、Vrms、dBm
平坦度	±0.1 dB  ≤10MHz                                            ±0.2 dB   ≤60MHz                                        ±1 dB    ≤100MHz                                              ±1.5 dB    ≤160MHz                                             ±3 dB    ≤200MHz                                  (sinewave relative to 1 kHz/接 50Ω負載 )
偏壓
范圍	±5 Vpk ac +dc (接50Ω負載) ±10Vpk ac +dc (開路)
精度	設定值的1% + 5 mV+ 0.5%振幅(接50Ω負載 )
正弦波特性
諧波失真	–60 dBc  DC～200KHz, Ampl＞0.1 Vpp                   –55 dBc  200KHz～1 MHz, Ampl＞0.1 Vpp            –45 dBc  1MHz～10 MHz, Ampl＞0.1 Vpp –35 dBc  10MHz～30 MHz, Ampl＞0.1 Vpp            –30dBc  30MHz～200 MHz, Ampl＞0.1 Vpp
非諧波雜散	典型值 (0dBmt) <10MHz:  ≤-65dBc                                                                   > 10MHz: ≤-65dBc+6dB/octave
相位噪聲	典型值 (0dBm,10KHz offset) 10MHz: ≤-115dBc/Hz
THD	<0.1%(10Hz – 100KHz), Ampl＞0.1 Vpp
方波特性
上升/下降時間	≤6ns 最大輸出. (接 50Ω負載)
過激	< 5%
不對稱	1% 周期+5 ns
可調占空比	≤50MHz  0.01% ~ 99.99%,   (受當前頻率設置的限制)
抖動(rms)	500pS
脈沖特性
上升/下降時間	≥6ns
周期	25ns to 1000000s
脈沖寬度	≥10ns
過激	<5%
可調占空比	_
抖動(rms)	≤5MHz: 2ppm+500ps >5MHz: 500ps
斜波特性
線性度	＜ 0.1% 峰值輸出
對稱性	0% ~100%(0.1% 分辨率)
AM 調制
載波波形	正弦波，方波，三角波，脈沖波，斜波，ARB
調制波形	正弦波，方波，三角波 ，上/下斜波
調制頻率	2 mHz~50KHz (Int) DC ~ 50KHz (Ext)
深度	0% ~ 120.0%
信號來源	內部 / 外部
FM 調制
載波波形	正弦波，方波，三角波，斜波
調制波形	正弦波，方波，三角波，上/下斜波
調制頻率	2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext)
頻率偏移	DC~ 0.5*最大頻率
信號來源	內部 /外部
PM 調制
載波波形	正弦波，方波，三角波，斜波
調制波形	正弦波，方波，三角波，上/下斜波
調制頻率	2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext)
相位偏移	0°~360°
信號來源	內部/ 外部
PWM 調制
載波波形	脈沖波
調制波形	正弦波，方波，三角波，上/下斜波
調制頻率	2 mHz ~50KHz (Int); DC ~ 50KHz (Ext)
寬度深度	0%~100.0%
信號來源	內部/ 外部
SUM 調制
載波波形	正弦波，方波，三角波，脈沖波，斜波，噪音
調制波形	正弦波，方波，三角波，上/下斜波
調制頻率	2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext)
寬度深度	0%~100.0%
信號來源	內部 / 外部
SWEEP
波形	正弦波，方波，三角波，斜波
類型	線性或對數
起始/終止頻率	1uHz ~最大頻率
掃描時間	1 ms ~ 500 s
掃描方向	上或下
信號來源	內部 / 外部/手動
BURST
波形	正弦波，方波，三角波，斜波，ARB
頻率	1uHz~100MHz
脈沖計數	1 ~ 1000000 循環或無限,門控
起始/終止相位	0° ~ +360.0°
內部周期	1 ms ~ 500 s
門控來源	外部觸發
觸發來源	單詞，外部，內部
觸發延遲(N-Cycle, Infinite)	0 ns ~ 100s
FSK
載波波形	正弦波，方波，三角波，脈沖波，斜波
調制波形	50% 方波占空比
內部頻率	2 mHz ~ 1 MHz
調頻范圍	1uHz ~最大頻率
信號來源	內部 / 外部
ASK
載波波形	正弦波，方波，三角波，脈沖波，斜波
調制波形	50% 方波占空比
內部頻率	2 mHz~1 MHz
振幅范圍	1mVpp~  10Vpp
信號來源	內部/ 外部
PSK
載波波形	正弦波，方波，三角波，脈沖波，斜波
調制波形	50% 方波占空比
內部頻率	2 mHz ~ 1 MHz
相位范圍	0°~360°
信號來源	內部/外部
其他調制	_
頻率計數器
范圍	5Hz~ 150MHz
分辨率	8 位/s
靈敏度	35mVrms-30Vrms(5Hz ~ 150MHz)
參考輸出
輸出電壓	3.3 Vp-p 方波
輸出阻抗	50?, AC 耦合
輸出頻率	26.8436MHz
參考輸入
輸入電壓	0.5Vp-p ~ 5Vp-p
輸入阻抗	1k?, 不平衡, AC 耦合
輸入頻率	26.8436MHz ± 10Hz
波形	正弦波或方波 (50±5% duty)
外部調制輸入
類型	AM, FM, PM,PWM, SUM
電壓范圍	± 5V滿量程
輸入阻抗	10k?
頻率	DC – 50kHz
外部觸發輸入
類型	FSK, 叢發, 掃描
輸入電平	TTL兼容
斜度	上升或下降 (可選)
脈沖寬度	>100ns
輸入頻率	DC – 1MHz
觸發輸出
類型	叢發,掃描
輸入電平	TTL 兼容
坡度	上升或下降 (可選)
脈沖寬度	>100ns
脈沖發生器	Y
保存/調取	10組設定存儲
接口	USB Devies,LAN,USB HOST
顯示	4.3 TFT
一般規格
電源	AC100～240V ,  50～60Hz
消耗功率	35W
操作環境	符合規格的溫度 : 18 ~ 28°C 操作溫度 : 0 ~ 40°C 相對濕度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C 安裝類別： CAT Ⅱ
工作高度	2000 米
存儲溫度	-10 ~ 70°C,濕度: ≤70%
尺寸 (WxHxD)	266(W)×107(H)×293(D) mm

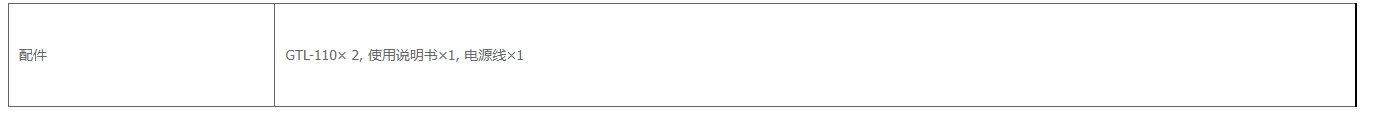

重量	約2.5 kg
