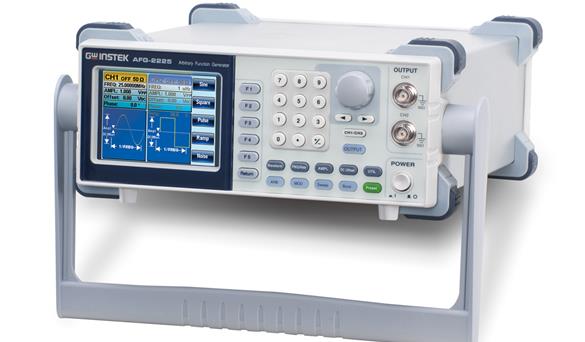

固緯GWINSTEK AFG-2225

AFG-2225

寬頻率范圍 1μHz – 25MHz (正弦波)
全頻段1 μHz 分辨率
內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k 點任意波
真正雙通道輸出, CH2提供與通道一同規格的信號輸出
雙通道功能支持耦合，跟蹤，相位操作
1% ~ 99% 方波可調占空比
友善的用戶操作界面，方便用戶進行參數設定
提供多種任意波編輯信號編輯功能
內置標準的AM/FM/PM/FSK/SUM/Sweep/Burst和計頻器功能
提供USB Host/Device 接口用于遠程控制和波形編輯

AFG-2225 是一臺基礎型雙通道任意波信號源，在同類產品中提供了卓越的性能。兩個通道提供同等特性以滿足雙信號應用，如差分信號或IQ調制。優秀的C/P使得AFG-2225成為加快開發進程的實用設備。雙通道主要特點包括 10Vpp輸出幅值；25MHz頻率帶寬，1uHz分辨率；內置正弦波，方波，斜波（三角波）和噪聲波。1%~99%方波可調占空比，可作為脈沖信號源。對于任意波功能，兩個通道提供120MSa/s采樣率，10位分辨率，4k點內存深度。同時內置66種任意波供用戶根據需求選擇。此外，AFG-2225還提供AM/FM/PM/FSK/SUM 調制, 掃頻, Burst 和計頻器，用于各種通信領域應用。

此外，全數字化用戶界面，3.5英寸彩色LCD可顯示所有操作信息，包括當前輸出端真正的輸出波形。通訊接口方面，AFG-2225提供USB Host/Device接口。USB Host 接口支持與固緯GDS系列示波器連接，直接波形重建、閃存設備上保存/調取數據；USB Device 支持遠程控制與通過任意波編輯軟件將計算機上編輯的波形發送至AFG-2225。

AFG-2225https://v.youku.com/v_show/id_XNDYyMjExMTY4MA==.html

AFG-2225信號源真實雙通道耦合功能http://v.youku.com/v_show/id_XNjg0NjMyNjYw.html?spm=a2hzp.8253869.0.0

AFG-2225信號源任意波函數功能 http://v.youku.com/v_show/id_XNjg0NjM2MDcy.html?spm=a2hzp.8253869.0.0

AFG-2225 信號源追蹤及相位功能 http://v.youku.com/v_show/id_XNjg0NjI1ODMy.html?spm=a2hzp.8253869.0.0

AFG-2225信號源相加調變功能 http://v.youku.com/v_show/id_XNjg0NjIxNzEy.html?spm=a2hzp.8253869.0.0

規格
		CH1	CH2

波形		正弦波，方波，斜波，脈沖波，噪聲波，任意波
任意波功能
采樣率		120 MSa/s
重建率		60 MHz
波形長度		4k 點
垂直分辨率		10 位
記錄長度		4k 點
頻率特性
范圍	正弦波，方波	1uHz~25MHz
	斜波	1uHz~1MHz
分辨率		1uHz
精確度	穩定度	±20 ppm
	老化率	±1 ppm/年
	誤差容忍	≤1 mHz
輸出特性
幅值	范圍	1mVpp ~ 10 Vpp (接50Ω負載)；2mVpp ~ 20 Vpp (開路) ；1mVpp ~ 5 Vpp (接50Ω負載) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (開路) 20MHz ~ 25MHz
	精確度	設定值的±2% ±1 mVpp ( 1 kHz)
	分辨率	1mV 或 3 位
	平坦度	±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波)
	單位	Vpp, Vrms, dBm
直流偏移	范圍	±5 Vpk ac +dc (接50Ω負載)；±10Vpk ac +dc (開路) ；±2.5 Vpk ac +dc (接50Ω負載) 20MHz ~ 25MHz；±5Vpk ac +dc (開路) 20MHz ~ 25MHz
	精確度	設定值的2% + 10mV+ 幅值的0.5%
波形輸出	阻抗	50Ω 典型值 (固定)；> 10MΩ (輸出關閉)
	保護	短路保護，過載繼電器自動禁止輸出
正弦波特性
諧波失真		≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp；≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp；≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp；≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp
方波特性
上升/下降時間		最大輸出時，≤25ns at (接 50 Ω 負載)
過激信號		5%
不對稱性		周期的1% +5 ns
可調占空比		1.0% ~ 99.0% ≤100kHz；10% ~ 90% ≤ 1MHz；50% ≤ 25MHz
斜波特性
線性度		< 峰值輸出的0.1%
可調對稱性		0% ~ 100% (0.1% 的分辨率)
脈沖波特性
周期		40ns~2000s
脈寬		20ns~1999.9s
過激信號		<5%
抖動率		20ppm +10ns
AM 調制
載波		正弦波，方波，斜波，脈沖波，任意波	正弦波，方波，斜波，脈沖波，任意波
調制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
調制頻率		2mHz ~ to 20kHz (內部)；DC ~ 20kHz (外部)	2mHz ~ to 20kHz (內部)DC ~ to 20kHz (外部)
調制深度		0% ~ to 120.0%	0% ~ to 120.0%
調制源		內部 / 外部	內部 / 外部
FM 調制
載波		正弦波，方波，斜波	正弦波，方波，斜波
調制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
調制頻率		2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部)	2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部)
峰值頻偏		DC ~ 最大頻率	DC ~ 最大頻率
調制源		內部/ 外部	內部/ 外部
掃頻
波形		正弦波，方波，斜波	正弦波，方波，斜波
類型		線性或對數	線性或對數
起始/停止頻率		1uHz ~ 最大頻率	1uHz ~ 最大頻率
掃頻時間		1ms ~ 500s	1ms ~ 500s
掃頻源		內部/ 外部/手動	內部 / 外部/手動
FSK
載波		正弦波，方波，斜波，脈沖波	正弦波，方波，斜波，脈沖波
調制波		50% 方波占空比	50% 方波占空比
調制速率		2mHz ~ 100 kHz (內部) ；DC ~ 100 kHz(外部)	2mHz ~ 100 kHz (內部) DC ~ 100 kHz(外部)
頻率范圍		1uHz ~ 最大頻率	1uHz ~ 最大頻率
調制源		內部 / 外部	內部 / 外部
PM
載波		正弦波，方波，斜波	正弦波，方波，斜波
調制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
調制頻率		2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部)	2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部)
相位偏移		0? ~ 360?	0? ~ 360?
調制源		內部/ 外部	內部 / 外部
SUM
載波		正弦波，方波，斜波，脈沖波，噪聲波	正弦波，方波，斜波，脈沖波，噪聲波
調制波		正弦波，方波，三角波，上斜波，下斜波	正弦波，方波，三角波，上斜波，下斜波
調制頻率		2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部)	2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部)
SUM 深度		0% ~ 100.0%	0% ~ 100.0%
調制源		內部/ 外部	內部 / 外部
外部觸發輸入
類型		用于 FSK, Burst, Sweep
輸入電平		TTL 兼容
邊沿		上升或下降（可選）
脈沖寬度		>100ns
輸入阻抗		10kΩ，直流耦合
外部調制輸入
類型		用于 AM, FM, PM, SUM
電壓范圍		±5V 滿刻度
輸入阻抗		10kΩ
頻率		DC ~ 20kHz
觸發輸出
類型		用于 Burst, 掃頻, Arb
電平		TTL 兼容 50Ω
脈寬		>450ns
最大速率		1MHz
扇出數		≥4 TTL 負載
I阻抗		50Ω 典型
雙通道功能
相位		‘-180? ~180?同步相位	-180? ~ 180?
跟蹤		CH2=CH1	CH1=CH2
耦合		頻率（比或差）幅值&直流偏移	頻率（比或差）
DSO連接		√	√
Burst
波形		正弦波, 方波, 斜波	正弦波, 方波, 斜波
頻率		1uHz~25MHz	1uHz~25MHz
Burst 計數		1 ~ 65535 周期或無限	1 ~ 65535 周期或無限
開始/停止相位		-360 ~ +360	-360 ~ +360
內部周期		1ms ~ 500s	1ms ~ 500s
門控源		外部觸發	外部觸發
觸發源		單, 外部或內部速率	單, 外部或內部速率
N-Cycle, 無限		0s ~ 655350ns	0s ~ 655350ns
計頻器
范圍		5Hz ~ 150MHz
精確度		時基精確度±1count
時基		±20ppm (23?C ±5?C) 熱機30分鐘后
分辨率		最大分辨率為:100nHz 對于 1Hz, 0.1Hz 對于 100MHz.
輸入阻抗		1kΩ/1pf
靈敏度		35mVrms ~ 30Vms (5Hz ~ 150MHz)
保存/調取
10組設置存儲
接口
USB (Host & Device)
顯示
3.5”TFT LCD
一般規格
電源		AC100~240V, 50~60Hz
功耗		25 W (最大)
操作環境		本說明書規格溫度范圍: 18 ~ 28?C工作溫度 :0 ~ 40?C相對濕度:＜ 80%, 0 ~ 40?C安裝類別： CAT II
操作海拔		2000 米
存儲溫度		-10~70?C, Humidity: ≤70%
尺寸 (WxHxD)		266(W) x 107(H) x 293(D) mm
重量		約 2.5kg
附件		GTL-101× 2；快速入門指南 ×1；CD (用戶手冊+ 軟件) ×1 ；電源線×1
