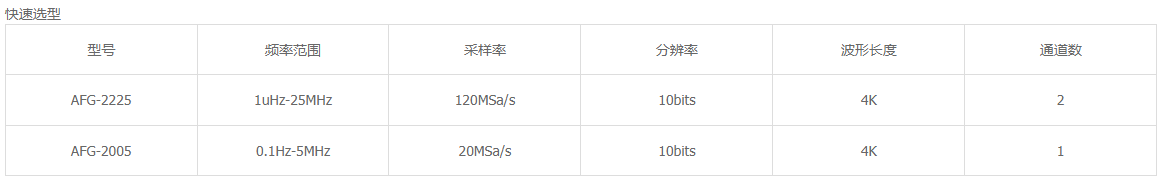

AFG-2000系列(AFG-2225 ，AFG-2005)

• 0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率

• 內置標準波形：正弦波、方波、三角波、噪聲波和任意波

• 20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能

• 1%~99%方波占空比調整

• 全數字操作設計與旋鈕微調功能

• 3.5’’三色 LCD屏幕，同時顯示幅值、直流偏壓和其它按鍵設置信息

• AM/FM/FSK調變信號，掃描和計頻功能(僅AFG-2100系列)

• USB Device接口，用于遠程控制和波形編輯

• 配備PC任意波形編輯軟件

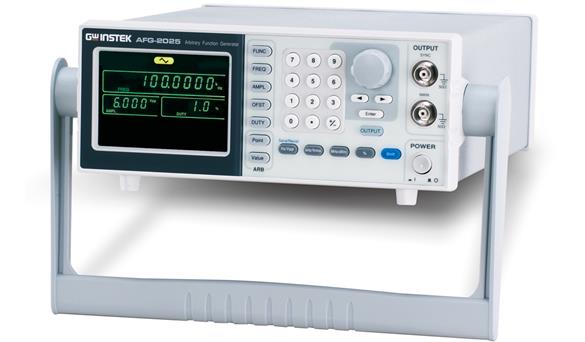

 AFG-2100/2000系列任意波形信號發生器是一臺以DDS技術為基礎，涵蓋正弦波、方波、三角波、噪聲波以及20MSa/s采樣率的任意波形。0.1Hz的分辨率和1%~99%的方波(脈沖波)可調占空比功能，極大的擴展了它的應用范圍。
AFG-2100/2000系列包括6個型號，5MHz/12MHz/25MHz三種頻段。此外，AFG-2100系列還提供AM/FM/FSK調變、掃描以及計頻器功能。在參數設置上采用全數字化的操作設計，3.5’’的三色LCD顯示，可清楚的顯示設置的參數內容。全系列配備USB Device接口，用戶除了可進行遠程控制，還可以從PC導入波形數據。

內置任意波功能
    AFG-2100/2000系列提供20MSa/s采樣率、10位垂直分辨率以及4k點記錄長度的任意波編輯功能。用戶可通過面板設置或使用專屬的波形編輯軟件來進行任意波編輯。

幅值與直流偏壓顯示功能
    除了設置參數，AFG-2100/2000還將電壓幅值、直流偏壓讀值顯示在LCD屏幕上。三種幅值單位Vpp、Vrms和dBm供用戶選擇和替換。

寬廣的方波可調占空比
    AFG-2100/2000系列提供的方波占空比可設置在1%~99%。利用這個功能，可將脈沖波形模擬突波或瞬變信號。

AM/FM/FSK、Sweep、Counter功能(僅AFG-2100系列)
AFG-2100系列內置AM/FM/FSK三種調變方式、波形掃描和計頻器功能。150MHz的頻率計數功能節省了添購額外計數器的費用。

全數字化按鍵設計
    AFG-2100/2000系列的全數字化按鍵設計改善了傳統信號發生器設置的不確定性，顯著增加了波形輸出的精度。3.5’’的LCD屏幕，方便用戶在調整過程中觀察到參數的改變。

專屬的任意波編輯軟件
AFG-2100/2000提供一套免費的任意波編輯軟件。在PC上完成所需的波形編輯后，只要通過USB接口即可將資料載入AFG-2100/2000進行輸出。

信號源AFG-2000系列介紹http://v.youku.com/v_show/id_XNjA0ODgwODMy.html?spm=a2hzp.8253869.0.0



詳細規格
	AFG-2105	AFG-2112	AFG-2125	AFG-2005	AFG-2012	AFG-2025
波形
	正弦波/方波/三角波
任意波功能
采樣率	20MSa/s
重建率	10MHz
記錄長度	4k點
垂直分辨率	10位
頻率特性
范圍     正弦波/方波	0.1Hz~5MHz	0.1Hz~12MHz	0.1Hz~25MHz	0.1Hz~5MHz	0.1Hz~12MHz	0.1Hz~25MHz
三角波/鋸齒波	1MHz
分辨率	0.1Hz
穩定度	±20ppm
老化率	±1ppm/year
誤差容忍	＜10mHz
輸出特性
幅值             范圍	≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路)；≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路)
精確度	設定值的±1%±1mVpp；(1kHz, ＞10mVpp)
分辨率	1mV或3位
平坦度	±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz)
單位	Vpp，Vrms，dBm
直流偏移      范圍	±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路)
精確度	設定值的1%+2mV+幅值的0.5%
波形輸出      阻抗	50Ω典型值(固定)；＞10MΩ(輸出關閉)
保護	短路保護；過載繼電器自動禁止輸出
SYNC輸出    準位	TTL-compatible into＞1kΩ
阻抗	50Ω正常值
上升/下降時間	≤25ns
正弦波特性
諧波失真	-55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp
方波特性
上升/下降時間	最大輸出時，≤25ns(接50Ω負載)
過激信號	＜5%
不對稱性	周期的1%+1ns
可調占空比	1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率)
三角波特性
線性度	＜峰值輸出的0.1%
可調對稱性	0%~100%(0.1%的分辨率)
AM調制
載波波形	正弦波、方波、三角波			——
調變波形	正弦波、方波、三角波
調變頻率	2mHz~20kHz(Int)；DC~20kHz(Ext)
深度	0%~120.0%
FM調制
載波波形	正弦波、方波、三角波			——
調變波形	正弦波、方波、三角波
調變頻率	2mHz~20kHz(Int)；DC~20kHz(Ext)
偏差	DC~最大頻率
FSK
載波波形	正弦波、方波、三角波			——
調變波形	50%占空比方波
內部頻率	2mHz~20kHz
頻率范圍	0.1Hz~最大頻率
掃描
掃描時間	1ms~500s			——
波形種類	正弦波、方波、三角波
掃描形態	線性或對數
開始/截止頻率	0.1Hz~最大頻率
計頻器
范圍	5Hz~150MHz			——
精確度	時基精確度±1count
時基	±20ppm(23℃±5℃)，熱機30分鐘
分辨率	最大分辨率：對于1Hz，100nHz；對于100MHz，0.1Hz
輸入阻抗	1MΩ/150pf
靈敏度	≤35mVrms(5Hz~100MHz)；≤45mVrms(100MHz~150MHz)
存儲/調取
10組存儲設置
接口
USB(Devices)
電源
AC 100~240V，50~60Hz
功率消耗
65VA
尺寸&重量
	266(W)×107(H)×293(D)mm；約3.2kg			266(W)×107(H)×293(D)mm；約3.1kg

標準配件

使用CD x 1

快速手冊x 1

電源線x 1

GTL-101測試線x 1（AFG-2000 series）

GTL-101測試線x 2（AFG-2100 series）

選配
GTL-242 USB數據線，USB 2.0 A-B型，4P(選配)

FG-2100系列 任意波形信號發生器

AFG-2000系列 任意波形信號發生器

附件

AFG-2100系列 – GTL-101×2，說明書×1，電源線×1

AFG-2000系列 – GTL-101×1，說明書×1，電源線×1
