MFG-2000系列(MFG-2110，MFG-2120，MFG-2120MA，MFG-2130M，MFG-2160MF，MFG-2160MR，MFG-2230M，MFG-2260M，MFG-226)

• 可達5個通道同時輸出，包括兩個等性能可同步雙通道，全功能脈沖信號發生器，全功能射頻信號發生器，功率放大器

• 可同步AFG功能通道頻率范圍為1uHz至10/20/30/60MHz

• 全功能射頻功能通道輸出頻寬(包含F(xiàn)G/ARB/Modulation功能) : 160/320MHz

• 可同步等性能雙信道可達60MHz，并有多種“通道間相加、耦合、追蹤、相位差…等相關性”功能

• 脈沖信號發生器可達25MHz

• 低頻功率放大器可達100kHz，輸出功率可達20dB/20W

• "真實逐點輸出"的任意波功能,取樣率高達200MSa/s,100MHz波形重復率，分辨率14位，內存長度16k點

• 輸出/輸入端子跟機殼的大地隔離電路設計

• 150MHz帶寬/8位的頻率計數器

• 多種調變功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM

• 儀控界面：USB Host/ USB Device/ LAN (MFG-22XX only)

• 4.3" TFT 彩色顯示

      固緯電子推出的MFG-2000系列多通道任意波形信號產生器，包含基本款MFG-21XX與進階款MFG-22XX系列。MFG-21XX 系列，其輸出包含單通道10M/20M/30M/60MHz 的任意波形信號發生器輸出;25MHz脈沖信號發生器;160MHz 或320MHz RF 發生器(MFG-2160MF/MFG-2160MR)與功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能雙通道任意波形信號產生器輸出 ，25MHz脈沖信號發生器；160MHz 或320MHz RF 發生器(MFG-2260MFA/MFG-2260MRA)與功率放大器(MFG-2260MFA/MFG-2260MRA only).

      MFG-2000 系列，通道數輸出可達5種同時輸出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1與CH2為兩個頻率為60MHz的等性能雙通道AFG(任意波形信號發生器)；RF發生器，除了是一部標準AFG以外，正弦波部分還可產生最高320MHz與各種調變的RF信號；脈沖信號發生器，頻率可達25MHz；功率放大器，是一個適用于音頻范圍的放大器。這5種不同功能通道分布在10個型號上，從基本的單通道AFG加脈沖信號產生器開始，到同時具備5種通道的型號，可以滿足多種領域的教學與產業的應用。

      MFG-2000中的AFG通道可輸出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取樣率、100MHz波形重復率、14位分辨率、16k點存儲深度的"真實逐點輸出”任意波形特性；部分型號具有AM/FM/PM/FSK/PWM調變、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能。可同步雙通道的型號其CH1與CH2兩個輸出信號間可以產生同步、延遲、相加及通道耦和的相關性信號。RF產生器為一功能完整的AFG信號源(含ARB), 各種調變、Sweep等功能外,更增加了ASK,PSK等數字調變,且正弦波頻率可達320MHz。25MHz的脈沖產生器為標準配備，可獨立輸出的脈沖產生器為一功能完整脈沖信號源,除一般脈沖寬度可調外,其上升/下降時間(Leading and Trailing Edge Time)可調，可當作觸發信號的應用。功率輸出可達20W, 放大倍率達20dB的可獨立輸入/輸出功率放大器擁有DC-100KHz帶寬,< 0.1%低失真，可用于音頻信號的應用。



詳細規格

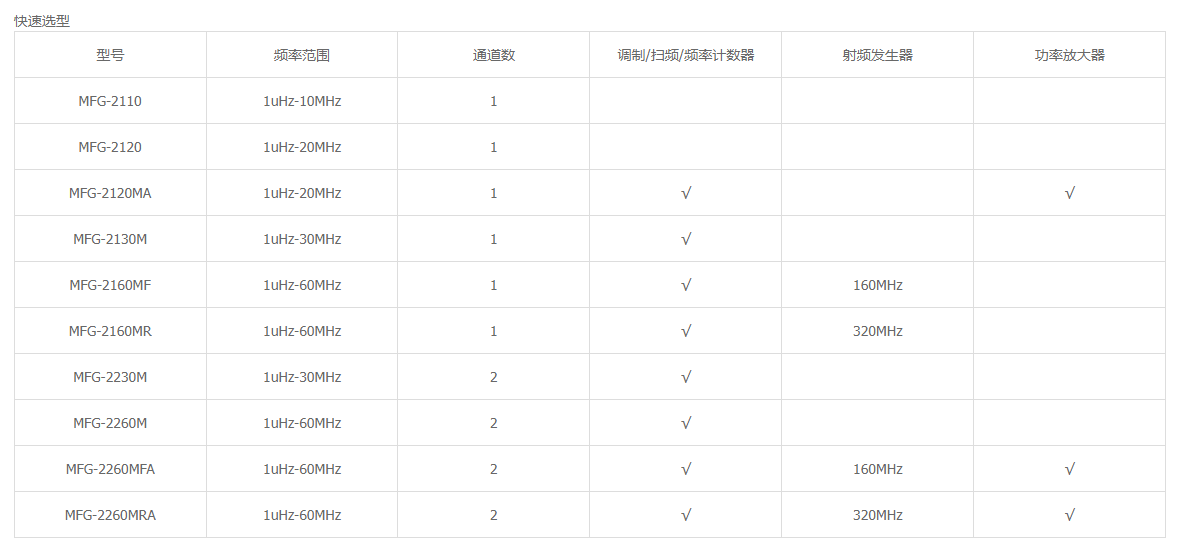

	CH1任意波形發生器	CH2任意波形發生器	25MHz 脈沖發生器	射頻發生器(任意波形發生器)	功率放大器	調制/掃描/突發/頻率計數器
MFG-2110	●10MHZ		●
MFG-2120	●20MHZ		●
MFG-2120MA	●20MHZ		●		●	●
MFG-2130M	●30MHZ		●			●
MFG-2160MF	●60MHZ		●	●160MHZ		●
MFG-2160MR	●60MHZ		●	●320MHZ		●
MFG-2230M	●30MHZ	●30MHZ	●			●
MFG-2260M	●60MHZ	●60MHZ	●			●
MFG-2260MFA	●60MHZ	●60MHZ	●	●160MHZ	●	●
MFG-2260MRA	●60MHZ	●60MHZ	●	●320MHZ	●	●
任意函數	任意波		內建
	取樣率		200 MSa/s
	重建率		100MHz
	波形長度		16k 點
	振幅分辨率		14 位
	非易失性內存		10組 16k 點(1)
	用戶自定義輸出部分		自點2~16384 (可選)
	用戶自定義標記輸出部分		自點2 ~ 16384(可選)
	輸出模式		1~1048575 周期或無限模式
頻率特性	范圍		正弦波	320MHz(最大)
			方波	25MHz(最大)
			三角波, 斜波	1MHz
	分辨率			1μHz
	準確度穩定性		±20 ppm
	老化率		±1 ppm, 每年
	誤差		≤1μHz
輸出特性(2)	振幅范圍		1mVpp ~ 10 Vpp (接 50Ω負載)2mVpp ~ 20 Vpp (開路)
	精度		設定值的±2% ±1 mVpp(1 kHz/接 50Ω負載無直流偏壓))
	分辨率		0.1mV 或 4 位
	平坦度		± 1%  (0.1dB)  ≦1MHz  ；± 3% (0.3dB)  ≦50 MHz；± 10% (0.9dB)   ≦160MHz；± 30% (3dB)   ≦320MHz；(正弦波相對于1 kHz/接 50Ω負載)
	單位		Vpp, Vrms, dBm
偏壓	范圍		±5 Vpk ac +dc接 50Ω負載)±10Vpk ac +dc (開路)
	準確度		1% 設定+ 5mV+ 0.5% 振幅
波形輸出	阻抗		50Ω 典型值 (固定)；> 10MΩ (輸出無效時)
	保護		短路保護；超載繼電器自動禁用主輸出
	接地隔離		42Vpk 最大
同步輸出	范圍		TTL-相容>1kΩ
	阻抗		50Ω 標準
	接地隔離		42Vpk 最大
正弦波特性(3)	諧波失真		–60 dBc   DC～200kHz, Ampl>0.1 Vpp；–55 dBc   200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc   1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc   10MHz～320MHz, Ampl＞0.1Vpp
	總諧波失真		< 0.1% (Ampl>1Vpp) DC~100 kHz
方波特性	上升/下降時間		<15ns
	過激信號		<5%
	非對稱性		周期的1% +5 ns
	占空比		0.01% to 99.99%(受限于當前頻率設定)
	抖動		20ppm+500ps(4)
斜波特性	線性度		<峰值輸出的 0.1%
	對稱性		0% ~ 100%
脈沖波特性	頻率		1uHz~25MHz
	脈沖寬度		≧20nS(受限于當前頻率設定)
	占空比		0.01%~99.99%(受限于當前頻率設定)
	過激		<5%
	抖動		20ppm +500ps(4)
AM 調制	載波波形		正弦波,方波,三角波,斜波,脈沖波,任意波
	調制波形		正弦波, 方波, 三角波, 上斜波, 下斜波
	調制頻率		2mHz~20kHz (內部) DC ~ 20kHz (外部)
	深度		0% to 120.0%
	信號來源		內部 / 外部
FM 調制	載波波形		正弦波, 方波, 三角波, 斜波
	調制波形		正弦波, 方波, 三角波, 上斜波, 下斜波
	調制頻率		2mHz ~ 20kHz (內部) DC ~ 20kHz (外部)
	峰值偏移		DC ~ 最大頻率
	信號來源		內部 / 外部
PM	載波波形		正弦波, 方波, 三角波, 斜波
	調制波形		正弦波, 方波, 三角波,上斜波, 下諧波
	調制頻率		2mHz ~ 20kHz (內部) DC ~ 20kHz (外部)
	相位偏移		0°~360.0°
	信號來源		內部 / 外部
SUM	載波波形		正弦波, 方波, 三角波, 斜波
	調制波形		正弦波, 方波, 三角波,上斜波, 下斜波
	調制頻率		2mHz ~ 20kHz (內部) DC ~ 20kHz (外部)
	SUM 深度		0%~100.0%
	信號來源		內部 / 外部
PWM	載波波形		正弦波, 方波, 三角波, 斜波
	調制波形		正弦波, 方波, 三角波,上斜波, 下斜波
	調制頻率		2mHz ~ 20kHz (內部) DC ~ 20kHz (外部)
	相位偏移		0%~100.0% 脈沖寬度
	信號來源		內部 / 外部
FSK	載波波形		正弦波, 方波, 三角波, 斜波, 脈沖波
	調制波形		50% 方波占空比
	內部頻率		2 mHz ~ 1 MHz
	頻率范圍		1μHz ~ 最大頻率
	信號來源		內部 / 外部
掃描	波形		正弦波, 方波, 三角波, 斜波
	類型		線性或?qū)?shù)
	掃描方向		上或下
	起始/終止頻率		1uHz ~ 最大頻率
	掃描時間		1ms ~ 500s
	信號來源		內部 / 外部
	觸發		單次, 外部, 內部.
	標記		下降沿標記信號(可編程的)
	信號來源		內部 / 外部
叢發	波形		正弦波, 方波, 三角波, 斜波
	頻率		1uHz~最大頻率
	脈沖計數		1~1000000 循環或無限
	起始/終止相位		-360.0°~+360.0°
	內部頻率		1 us~500 s
	門控來源		外部觸發
	觸發來源		單次, 外部, 內部.
觸發延遲	N循環, 無限		0s~100 s
外部觸發輸入	類型		FSK, 叢發, 掃描p
	輸入電平		TTL 相容
	斜度		上升或下降(可選擇)
	脈沖寬度		>100ns
	輸入阻抗		10kΩ，DC 耦合
外部調制輸入	類型		AM, FM, PM,SUM,PWM
	電壓范圍		±5V 滿量程
	輸入阻抗		10kΩ
	頻率		DC ~ 20kHz
	接地隔離		42Vpk 最大
觸發輸出	類型		FSK,叢發, 掃描
	電平		TTL 相容（接 50Ω負載）
	脈沖寬度		>450ns
	最大速率		1MHz
	扇出		≥4 TTL 負載
	阻抗		50Ω 典型值l
雙信道功能(CH1/CH2)	相位		‘-180° ~180°同步相位
	追蹤		CH2=CH1
	耦合		頻率(比率或差異)振幅 & DC 偏壓
	DSO連接		√
脈沖發生器	振幅		1mVpp ~ 2.5 Vpp (接 50Ω負載)2mVpp ~ 5 Vpp (開路)
	偏壓		±1 Vpk ac +dc (接 50Ω負載)±2Vpk ac +dc (開路)
	頻率		1uHz~25MHz
	脈沖寬度		20nS~999.9ks(受限于當前頻率設定)
	變數占空比		0.01%~99.99%(受限于當前頻率設定)
	前緣和后緣時間(5)		10nS~ 20S(1ns 分辨率) (受限于當前頻率和脈沖寬度設定l)
	過激		<5%
	抖動		100ppm +500ps(4)
頻率計數器	范圍		5Hz ~ 150MHz
	精度		時基精度±1count
	時基		±20ppm (23?C ±5?C)
	分辨率		最大分辨率為:100nHz for 1Hz, 0.1Hz for 100MHz.
	輸入阻抗		1kΩ/1pf
	靈敏度		35mVrms ~ 30Vms (5Hz ~ 150MHz)
	接地隔離		42Vpk 最大
射頻發生器	波形		正弦波, 方波, 斜波, 脈沖波, 噪聲波, 任意波
	振幅		1mVpp ~ 2 Vpp  (MFG-2XXXMF)
	(接 50Ω負載)		1mVpp ~ 1 Vpp  (MFG-2XXXMR)
	偏壓		±1 Vpk ac +dc (接 50Ω負載)±2Vpk ac +dc (開路)
	頻率		1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR)
調制/掃描	調制類型		AM,FM,PM,FSK,PWM (具體與 CH1 調制規格一樣)
	掃描類型		頻率
	信號來源		內部/外部（內部僅有AM,FM,PM, PWM)
PSK	載波波形		正弦波, 方波, 三角波, 斜波, 脈沖波
	調制波形		50% 占空比
	內部頻率		2 mHz ~ 1 MHz
	相位范圍		0°~360.0°
	信號來源		內部 / 外部
ASK	載波波形		正弦波, 方波, 三角波, 斜波, 脈沖波
	調制波形		50% 占空比
	內部頻率		2 mHz ~ 1 MHz
	振幅范圍		0%~100.0%
	信號來源		內部 / 外部
任意函數	取樣率		200 MSa/s
	波長		16k 點
	振幅分辨率		14 位
	使用者自定義輸出部分		自點 2~16384 (可選擇的)
	抖動		20ppm +5ns
功率放大器	輸入阻抗		10KΩ
	輸入電壓		1.25Vpmax
	工作模式		定壓
	增益		20dB
	輸出功率（RL=8Ω）		20W(方波）
	輸出電壓		12.5Vpmax
	輸出電流		1.6Amax
	上升/下降時間		<2.5uS
	全功率帶寬		DC-100KHz
	過激		1:12:00
	總諧波失真		< 0.1% (振幅>1Vpp)20Hz~20 kHz
	接地隔離		42Vpk 最大
保存/調取			10 組設定存儲
界面			LAN, USB
顯示			4.3’’ TFT LCD;480 × 3 (RGB) × 272
一般規格	電源		AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz
	消耗功率		30W 或 80W(帶功率輸出)
	操作環境		符合規格的溫度 :  18 ~ 28?C操作溫度 :0 ~ 40?C相對濕度:≤   80%, 0 ~ 40?C≤   70%, 35 ~ 40?C安裝類別： CAT II
	工作高度		2000 米
	污染度		IEC 61010  2度, 室內使用
	儲存溫度		-10~70?C, 濕度: ≤70%
	尺寸 (WxHxD)		266(W) x 107(H) x 293(D) mm
	重量		約. 2.5kg
	安全設計		EN61010-1

配件
GTL-101× 1(MFG-21XX)
GTL-101× 2(MFG-22XX)
使用指南 ×1
CD (用戶手冊 + 軟件) ×1
電源線×1

選購配件
GTL-246, USB A型轉B型測試線

MFG-2110   10MHz 單信道任意波形信號產生器含脈沖產生器
MFG-2120   20MHz 單信道任意波形信號產生器含脈沖產生器
MFG-2120MA   20MHz單信道任意波形信號產生器含脈沖產生器 ,調變與功率放大器
MFG-2130M   30MHz 單信道任意波形信號產生器含脈沖產生器及調變
MFG-2160MF   60MHz 單信道任意波形信號產生器含脈沖產生器,調變及160MHz 射頻產生器
MFG-2160MR   60MHz 單信道任意波形信號產生器含脈沖產生器,調變及320MHz 射頻產生器
MFG-2230M   30MHz 雙信道任意波形信號產生器含脈沖產生器及調變
MFG-2260M   60MHz 雙信道任意波形信號產生器含脈沖產生器及調變
MFG-2260MFA   60MHz雙信道任意波形信號產生器含脈沖產生器,調變,160MHz射頻產生器與功率放大器
MFG-2260MRA   60MHz雙信道任意波形信號產生器含脈沖產生器,調變,320MHz射頻產生器與功率放大器
