GRF-1300A

• 支持波形：正弦波 0.1~3MHz/方 波 0.1~3MHz/三角波 0.1~3MHz

• 頻率： 870~920MHz

• AM調制&FM調制

• 5個ON/OFF開關和5個測試點，可模擬8組故障條件

• USB接口，支持遠程控制

• 混頻器&2.4GHz帶通濾波器

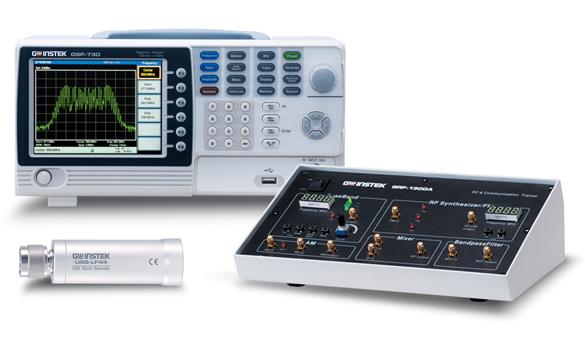

GRF-1300A是一套設計精良, 能產生3MHz的基帶信號和高達900MHz的載波信號, 同時也能實現調幅、調頻功能的射頻電路實驗系統。這套實驗系統能滿足一般射頻課程中驗證性實驗科目的需要。GRF-1300A主要由三個模塊組成，分別為：Base band模塊、RF Synthesizer/FM模塊和AM模塊。

Base band模塊能夠模擬產生基帶信號，可提供Sine波、Square波、Triangle波三種波形，輸出頻率和幅度可調。實驗過程中三種波形可以任意切換，以便滿足不同實驗對不同信號的要求。

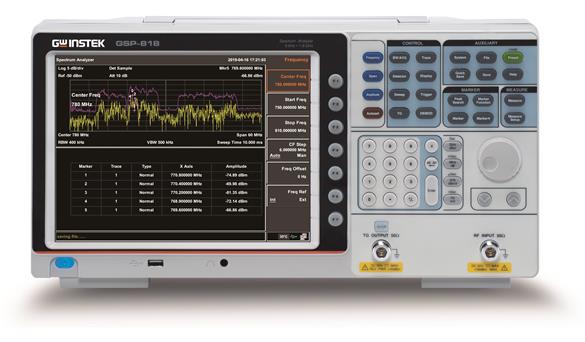

RF Synthesizer/FM模塊是一個射頻綜合器用于產生頻率可調的載波信號，同時也可以起到頻率調制的作用。這個模塊可以說是射頻電路學習中的重點，這部分的理論驗證實驗，在后面的章節會重點介紹。用此模塊與Base band模塊配合使用可產生調頻波，可用頻譜儀GSP-730來觀察測量調頻波的各種特性。
AM模塊和Base band模塊配合使用能進行幅度調制實驗，可用頻譜儀GSP-730來觀察測量調幅波的特性。
本實驗系統可通過USB接口和電腦通訊，可用指令控制電路的開閉，組成通訊糾錯實驗項目。學生能透過各種實驗現象探究其本質，加深學生對射頻電路各個部分的理解，這就好比化整為零，各個擊破，達到把理論知識細化的目的。
本實驗系統集合了信號發生、調頻調幅、通信等多種功能，通過各模塊的連接能組成多個射頻電路實驗項目。具體實驗部分，我們會在后面章節重點介紹。
GRF-1300A射頻通訊實驗系統從音頻信號的產生到載波的調制，都考慮到了射頻電路理論知識的困難之處，有重點的研究這些理論并設置實驗項目，能使學生更容易理解這些理論知識，并增加學生對射頻電路的學習興趣。

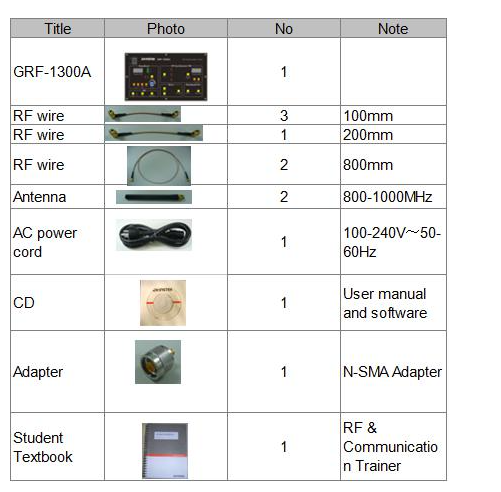

規格
Base Band
Waveforms	Sine, Square, Triangle
Frequency Range	0.1~3MHz (Triangle-0.1~1MHz) Step:10KHz
Amplitude	≥1.5Vpp≥0.75 Vpp(50 ohm)
Harmonics Distortion	≤-30dBc
RF/FM Analysis
Frequency Accuracy	±0.15MHz
Adjustable Range	≥45MHz (870M~920M) Step:1MHz
Power Range	≥-15dBm
FM調制
Max Frequency Deviation	>3MHz
AM調制
Peak Difference	≥-18dBm
混頻
LO+IF	≥-35dBm
LO-IF	≥-35dBm
調整信號混頻輸出
	≥-60dBm
帶通濾波器
中心頻率：2.4GHz	帶寬：±20MHz
通訊
能用指令控制電路的開閉，可做通訊糾錯實驗
