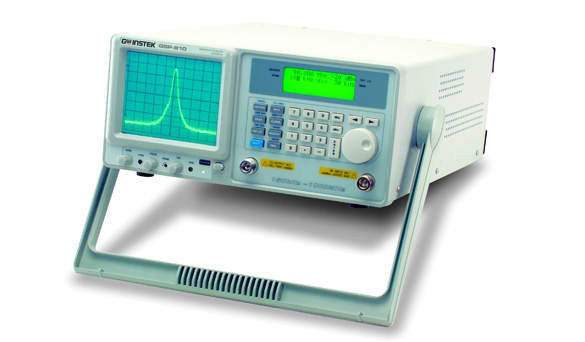

固緯GWINSTEK GSP-810

GSP-810

頻率范圍 : 150kHz ~ 1GHz
全數字鎖相回路技術設計
高頻率穩定度 : +10ppm
高頻距 (Span) 解析度提供觀察信號更詳細之能力 :0, 2kHz ~ 100MHz/DIV
解析度(RBW) : 3k, 30k, 220k, 4MHz
高輸入保護位準 : +30dBm, +25VDC
參考準位 : -30dBm ~ +20dBm
高性能之雜訊準位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
突波 (Spurious) 雜訊 : < -60dB
三階交互調變雜訊 (3rd) : < -70dBc
兩組 Markers 提供絕對值與相對值量測
其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function
9 組參數設定記憶組
RS-232C 及顯示軟體可連接至 PC 擷取信號波形
選購配備 : Power

GSP-810是一臺采用數字合成技術簡單易用的射頻測量儀器，頻率范圍1GHz。相位鎖定系統的設計保證了測量結果的精度，并且價格合理。GSP- 810可以適應多種測量環境，帶有1瓦特的輸入保護。精巧的外形和極低的重量使得GSP-810非常便于攜帶。通過標配的RS-232C接口和 windows接口軟件可以在PC上顯示頻譜儀畫面并且保存和打印測量結果。

多種獨特的功能和特點使GSP-810成為一款可經濟型擴展的高性價比測量儀器。

規格
頻率
頻率范圍	150kHz ~ 1GHz
頻率解析度	1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
頻率顯示	6 1/2 digit setting
頻率控制	Digital phase locked
頻率穩定度	+2ppm/year aging, +10ppm, 0 to 50°C
頻率頻距 (Spans)	Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
頻寬
解析頻寬	3kHz, 30kHz, 220kHz, 4MHz
解析頻寬準確度	15%
視頻頻寬	1.6kHz/90kHz coupled with RBW
振幅
參考準位范圍	-30dBm 到+20dBm
參考準位準確度	+1dB at 80MHz
輸入準位范圍	-100dBm 到 +20dBm
雜訊準位	-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
振幅顯示范圍	75dB
振幅準確度	+ 1.5dB typical@0dBm, 80MHz
振幅準位線性	+ 1.5dB over 70dB
參考準位頻率平坦度	+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
諧波突波響應	<-40dBc, RF input < selected reference
非諧波突波響應	<-60dBc typical down from reference level, average, 5MHz/div
三階交互調變雜訊 (3rd)	<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
相位雜訊	-77dBc/Hz at 1GHz, 30kHz offset
輸入
輸入過載保護	+30dBm continuous, +25VDC
阻抗	50 ohm nominal
回復損失	<16 dB (VSWR < 1.35)
輸入衰減	50dB to 0dB in 10 dB steps coupled to reference level
連接頭	Type N female
游標
游標數	2
游標解析度	0.1dB, 1kHz
游標模式	絕對值, 相對值, PK->Marker, Marker->Center
游標準確度	0.1dB+振幅準確度
其他功能
記憶	9 組參數設定記憶組
Trace	Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
設定	Access parameters
FM/AM DEMODULATOR
WB FM	120kHz deviation
MB FM	75kHz deviation
NB FM	30kHz deviation
AM Outputs	Internal speaker, 3.5mm stereo jack, wired for mono operation
