固緯GWINSTEK GSP-730

主頁 ? 頻譜分析儀 ? 固緯GWINSTEK GSP-730

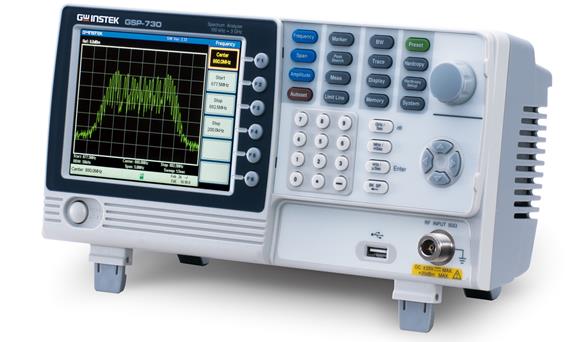

GSP-730

  • 頻率范圍:150kHz ~ 3GHz

  • 自動設置,包括最低電平和展頻

  • 底噪:≤-100dBm

  • RBW范圍:30kHz、100kHz、300kHz、1MHz

  • ACPR/CHPW/OCBW 測量

  • 三組軌跡,不同色顯示

  • 分割視窗顯示

  • 限制線測試

  • 游標列表功能

  • 分割視窗顯示

  • 遠程控制軟件

  • 教學培訓文稿

  • 支持接口: USB Device/Host, RS-232C

  • 支持接口: 5.6” TFT LCD 帶 VGA 輸出

  • 自動分辨率帶寬模式

射頻通信實驗課程完美解決方案
固緯電子日前推出的GSP-730是一款針對射頻通信教學需求而開發的  3 GHz 頻譜分析儀。預算約束與教學工具不足通常為學校提供高品質射頻通信實驗課程的兩大障礙。GSP-730是一款中等層次的頻譜分析儀,提供所有頻譜儀應有的基本功能特征,與GRF-1300A培訓套件搭配,其折中的價格在3GHz射頻通信實驗課程領域具有獨特的地位。

將GSP-730頻譜分析儀、GRF-1300A以及USG系列射頻信號發生器與計算機正確相連,形成三角形結構的系統集成,可在講解的同時持續做實驗。老師可以使用計算機,對教學內容進行演示文稿的展示,同時控制GSP-730與GRF-1300A和USG系列進行實驗,讀取頻譜顯示和參數并顯示在電腦屏幕上。 GSP-730和GRF-1300A 容易在當前的教學材料中切換,包括演示文稿,教材,遠程控制軟件,在電子實驗系統中。

GSP-730和GRF-1300A 射頻通信系統,適合電子通信類的大學,大中專院校,職業類學校和培訓中心,個人基礎學習。取而代之的新的培訓系統節省了巨大的使用成本,結合GSP-730和GRF-1300A提供了一個經濟的解決方案,以消除預算約束與教學工具不足的兩大障礙。


詳細規格
頻率規格
頻率范圍 設置范圍 150kHz~3GHz
中心頻率 設置分辨率 0.1MHz
精確度 ±50kHz(展頻 : 0.3GHz~2.6GHz, 20 ±5°C)
頻距 設置范圍 零展頻,1MHz~3GHz
設定分辨率 1kHz
精確度 ≤±3%(展頻 : 0.3GHz~2.6GHz, 20 ±5°C)
頻率分辨率 設置范圍 30KHz, 100KHz, 300KHz, 1MHz, 標稱-3dB帶寬
相位噪聲 載波偏移處  fc=1GHz,RBW : 30kHz, 掃描時間: 1.5s, 展頻 :1MHz
500kHz -85dBc / Hz 典型值
固有噪聲 小于-45dBc @-40dBm輸入(典型值:小于-50dbc)
振幅
參考電平 輸入范圍 +20~-40dBm
顯示范圍 單位 dBm, dBV, dBμV
格距 每一格10,5,2,1dB
平均噪聲電平 參考值 Span=1MHz,RBW=30kHz
中心頻率=100MHz ≤ -100dBm typical
 振幅穩定度 80~300MHz ≤±6.0dB
300MHZ~2.6GHZ ≤±3.0dB
2.6GHZ~3.0GHZ ≤±6.0dB
振幅準確率 中心頻率=1GHz,頻據=5MHZ,參考標準=0dBm,輸入信號=-10dBm
準確率 ≤±2dB
掃描
掃描時間 范圍 300ms~8.4s, 自動(不可調)
精確度 ±2% (展頻: 全展頻)
前面板輸入/輸出
RF輸入埠 接頭類型 N型母座
輸入阻抗 50Ω, 標稱
VSWR <2.0在輸入衰減≥10db
最大安全輸入電平 +30dBm (CW平均功率), 25VDC
USB HOST 接頭類型 A型接頭,支援USB隨身碟
常規 通訊協定 版本2.0,支援全速
后面板/輸入/輸出
USB Device 接頭類型 B型接頭,支援遠程遙控
通訊協定 版本2.0,支援全速
儲存格式 支援BMP格式儲存
熒幕輸出 接頭類型 D型接頭,15針母座
輸出分辨率 VGA,640×480分辨率
RS-232C界面 接頭類型 Sub-D母頭-D 9 pins
計算機鎖孔位 尺寸 7mmx3mm
一般
游標 數量 5對游標
功能:normal,delta,to peak,to center, mark table,marker to center/start/stop/step/ref.level,marker trace selection
峰值偵測 功能:Peak Search, Next Peak, Right/Left Peak, Peak to Center, Peak Table,Peak Sort, Peak Track

功率量測 ACPR. OCBW, Channel Power
限制線功能 數量 最大11點設定
功能: High Limit Line, Low Limit Line, Pass/Fail detection
軌跡線 4條軌跡線,A/ B/C for Clear& Write, Peak Hold,view, Blank, Average,Min Hold, Trace math

快速儲存功能 BMP檔案格式,支援省墨功能(此功能必須先連上∪SB隨身碟)
內部儲存空間 數量 五組設定
儲存格式 設定狀態、軌跡線、限制線
顯示熒幕 5.6彩色LCD,支援∨GA(640×480)分辨率
操作溫度 5~45°C
操作濕度 低于45°c/90%RH
AC電壓輸入 AC100~240V50/61Hz 自動電壓調整
儲存環境 -20-60°C,低于60℃/70%RH
尺寸與重量 296(W)×153(H)×105(D)mm/11.6w)x6.0(H)x4.1(D)inch,約2.2kg/49Ib

GSP-730
快速入門手冊*1, 用戶手冊CD *1, 電源線*1
GRF-1300A
學生版實驗手冊, 電源點文件和遠程控制軟件CD, 射頻線*3, 天線 *1, N-SMA 轉接頭,  電源線*1
USG 系列射頻信號產生器

Option
教師版實驗手冊

免費下載
計算機遠程控制軟件

GSP-730 3GHz 頻譜分析儀
GRF-1300A 射頻通信培訓系統

USG-系列 射頻信號發生器
