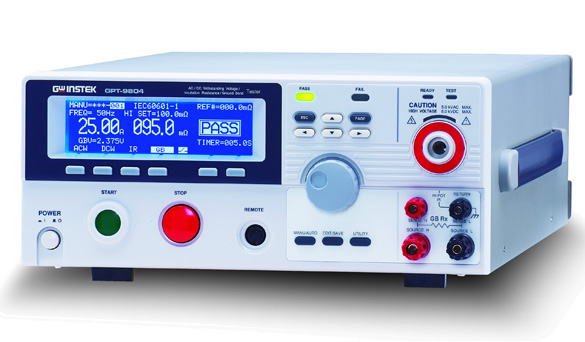

GPT-9800系列 安規測試儀(GPT-9801,GPT-9802,GPT-9803,GPT-9804)

• 200VA測試容量

• 大型(240×64)點矩陣式LCD

• 手動/自動 測試模式

• 具快速選擇功能鍵

• 高亮度警示及狀態指示燈

• 具Interlock功能

• 零點輸出

• 輸出電壓上升時間控制

• True RMS電流量測

• 高分辨率: 1uA(電流量測), 2V(電壓設定)

• 使用PWM放大器, 確保測試效益及測試可靠性

• 提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名

• 遙控端子座, 提供機器自前面板外接控制器

• 界面 : RS-232C, USB device, Signal I/O及GPIB (選購)

遵照法規、安全、信賴

GPT-9800 系列為兼具高穩定性測試、安全考慮及全新外觀的安規測試儀，其功能符合如IEC、EN、UL、CSA、GB、JIS …等安全法規對各種電子/電器產品或部件在測試上的要求。



依需求自由選型

GPT-9804是4合一機種，提供交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能

GPT-9803提供交/直流耐壓測試及絕緣電阻測試功能

GPT-9802提供交流及直流耐壓測試功能

GPT-9801提供交流耐壓測試功能



高穩定輸出能力
全系列機型提供交流200VA輸出容量，并使用高效率的PWM放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出。







全方面保護設計

針對安全性的考慮上，GPT-9800系列使用軟/硬件控制的方式，提供開機自測、零點啟動、測試過程中偵測不正常輸出電壓、超過設定上/下限時之快速切斷輸出電壓的能力(150μs)，甚至還提供需插上特殊的連鎖(Interlock)端子才能讓安規測試器正常輸出的功能。除此之外，每項測試完成后都會自動進行放電處理(200ms)，以避免待測物存在過大的測試電壓，造成用戶傷害。



 而在操作、觀測及量測性能方面，GPT-9800系列以簡約的按鍵設計并搭配高辨視性的點矩陣藍色LCD顯示屏，以及不同顏色之高亮度LED做為狀態指示燈，讓整個操作設置及測量觀看，更加輕松且易于判讀。



此外，在提供測試所需的主要功能方面，交流耐壓測試(AC 5kV/40mA)、直流耐壓測試(DC 6kV/10mA)、絕緣電阻測試(DC 50V~1000V/9500MΩ)以及接地阻抗測試(AC 30A max./650mΩ)，并且搭配輸出調整分辨率、量測分辨率、電壓爬升時間設定、上/下限判斷設定…等，讓用戶執行各項所需的測試并獲得精確的量測結果。





GPT-9800系列其他功能和特點還包括：斷線偵測功能(僅適用于接地阻抗測試)，以避免斷線造成量測結果的誤判、100組記憶組數，可做為不同測試條件之儲存、多個記憶組結合可做自動連續測試、前板遙控端子座/后板Signal I/O，提供客戶以更便捷及符合需要的方式來控制安規測試器之輸出/中止。甚至針對需要計算機控制并記錄測試結果的用戶，也提供了RS-232C、USB及GPIB(選購)接口可供使用。









固緯電子安規測試儀GPT-9800系列介紹http://v.youku.com/v_show/id_XNjA0MTA4Mjky.html?spm=a2hzp.8253869.0.0

快速選型

型號	AC	DC	IR	GB	標配接口
GPT-9804	√	√	√	√	USB/RS-232/I/O
GPT-9803	√	√	√	×	USB/RS-232/I/O
GPT-9802	√	√	×	×	USB/RS-232/I/O
GPT-9801	√	×	×	×	USB/RS-232/I/O





詳細規格
交流耐壓測試
輸出電壓范圍	0.100kV~ 5.000kV ac
輸出電壓調整分辨率	2V/步進
輸出電壓準確度	± (1%設定值+ 5V) [未加負載]
最大額定負載	200 VA (5kV/40mA)
最大額定電流	40mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV)
輸出波形	正弦波
輸出電壓頻率	50 Hz / 60 Hz 可選擇
電壓變動率	± (1%讀值+ 5V) [最大額定負載→未加負載]
電壓表準確度	± (1%讀值+ 5V)
電流量測范圍	0.001mA~40.0mA
電流量測分辨率 [1]	0.001mA / 0.01mA / 0.1mA
電流量測準確度	±(1.5%讀值+ 30uA)
上/下限判定功能	Yes
ARC偵測	Yes
上升時間(RAMP)	0.1s~999.9s
測試時間(TIMER) [2]	OFF, 0.5s~999.9s
GND	RETURN/GUARD
直流耐壓測試 (GPT-9804/9803/9802)
輸出電壓范圍	0.100kV~ 6.000kV dc
輸出電壓調整分辨率	2V/步進
輸出電壓準確度	± (1%設定值+ 5V) [未加負載]
最大額定負載	50W (5kV/10mA)
最大額定電流	10mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV)
電壓變動率	± (1%讀值+ 5V) [最大額定負載→未加負載]
電壓表準確度	± (1%讀值+ 5V)
電流量測范圍	0.001mA~ 10.0mA
電流量測分辨率 [1]	0.001mA / 0.01mA / 0.1mA
電流量測準確度	±(1.5%讀值+ 30uA)
上/下限判定功能	Yes
ARC 偵測	Yes
上升時間(RAMP)	0.1s~999.9s
測試時間(TIMER) [2]	OFF, 0.5s~999.9s
GND	RETURN/GUARD
絕緣電阻測試 (GPT-9804/9803)
輸出電壓范圍	50V~1000V dc
輸出電壓調整分辨率	50V/步進
輸出電壓準確度	± (1%設定值+5V)
電阻量測范圍	1MΩ~ 9500MΩ
測試電壓	50V≦ V <500V：1~50MΩ：±(5%讀值 + 1 MΩ)；51~2000MΩ：±(10%讀值 + 1 MΩ)；500V≦ V ≦1000V：1~500MΩ：±(5%讀值 + 1 MΩ)；501~9500MΩ：±(10%讀值 + 1 MΩ)
上/下限判定功能	Yes
上升時間(RAMP)	0.1s~999.9s
測試時間(TIMER)	1s~999.9s
GND	GUARD (fixed)
接地阻抗測試 (GPT-9804)
輸出電流范圍	03.00A~30.00A ac
輸出電流調整分辨率	0.01A
輸出電流準確度	3A≦ I ≦8A: ±(1%讀值+ 0.2A)；8A< I ≦30A: ±(1%讀值+ 0.05A)
測試電壓	6Vac 最大(開路電壓)
測試電壓頻率	50Hz/60Hz可選擇
電阻量測范圍	10.0mΩ~ 650.0mΩ
電阻量測分辨率	0.1mΩ
電阻量測準確度	±(1%讀值+ 2 mΩ)
上/下限判定功能	Yes
測試時間(TIMER)	0.5s~999.9s
測試方式	四線式量測
GND	GUARD (fixed)
記憶組
單步驟記憶	MANU：100組
自動測試記憶	AUTO：100 組, 每組最多16個manu
界面
RS-232C	標準
USB	標準
GPIB	選購
Remote terminal (Front)	標準
Signal I/O	標準
顯示屏
240 x 64 點陣式(藍色) LCD
使用電源
AC 100V/120V/220V/230V ± 10%, 50/60Hz
尺寸及重量
330(寬) x 150(高) x 460(深) mm；約15kg max. for GPT-9803/9802/9801；約19kg max. for GPT-9804
[ 1 ] 電流量測分辨率與上限設定之分辨率相同
[ 2 ] 只有在特殊的MANU模式下( MANU=***-000 ), 測試時間可為持續測試(TIMER = OFF)

GPT-9804 200VA 交流耐壓/直流耐壓/絕緣電阻/接地阻抗  安規測試儀

GPT-9803 200VA 交流耐壓/直流耐壓/絕緣電阻 安規測試儀

GPT-9802 200VA 交流耐壓/直流耐壓 安規測試儀

GPT-9801 200VA 交流耐壓 安規測試儀

(*) 全系列2年保固, 不包含附件
