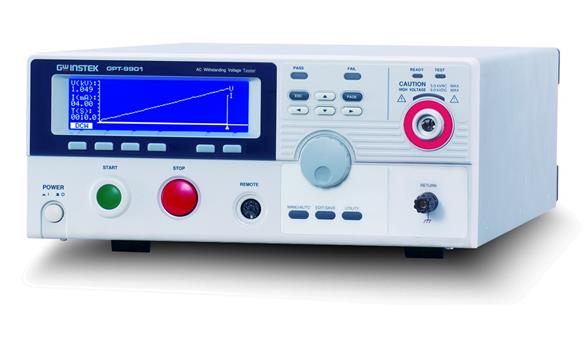

GPT-9900系列 500VA安規測試儀(GPT-9901A,GPT-9902A,GPT-9903A,GPT-9904)

• 500VA測試容量

• 大型(240×64)點矩陣式LCD

• 掃描功能, 提供待測物特性分析

• 絕緣電阻量測可達50GΩ

• 手動/自動測試模式

• 具快速選擇功能鍵

• 高亮度警示及狀態指示燈

• 具Interlock功能

• 零點輸出

• 輸出電壓上升時間控制

• True RMS電流量測

• 高解析度: 1uA(電流量測), 2V(電壓設定)

• 使用PWM放大器, 確保測試效益及測試可靠性

• 提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名

• 遙控端子座, 提供機器自前面板外接控制器

• 提供后板輸出座, 方便系統整合配線

• 接口: RS-232C, USB device, Signal I/O及GPIB (選購)

固緯電子高穩定性測試、安全考量及全新外觀的安規測試儀- GPT-9900 系列，來符合如IEC、EN、UL、CSA、GB、JIS等安全法規對各種電子/電器產品或部件在測試上的要求。

GPT-9900系列安規測試儀共計有2個型號： GPT-9904是4合一機種，具有交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能、 GPT-9903/9903A提供交/直流耐壓測試及絕緣電阻測試功能、 GPT-9902A提供交/直流耐壓測試測試功能、 GPT-9901A提供交流耐壓測試功能。全系列機型提供交流500VA輸出容量，并使用高效率的PWM放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出。

針對安全性的考量上， GPT-9900系列使用軟/硬體控制的方式，提供像是開機自測、零點啟動、測試過程中偵測不正常輸出電壓、超過設定上/下限時之快速切斷輸出電壓的能力(150μs)，甚至還提供需插上特殊的連鎖(Interlock)端子才能讓安規測試器正常輸出的功能。除此之外，每項測試完成后都會自動進行放電處理，以避免待測物存在過大的測試電壓，造成使用者傷害。

而在操作、觀測及量測性能方面， GPT-9900系列提供掃描功能，利用軟體將掃描功能直接架構于機器內；當使用者于功能測試完成后，即可進入掃描模式觀看此次測試結果的分析曲線，并可選取測試過程內的任一時間點，分析電壓對電流關系(當選取ACW或DCW功能)，甚至可藉由設定起始時間，掃描某段特定時間的測試結果，分析局部電壓對電流的關系。同時GPT-9900系列以簡約的按鍵設計并搭配高辨視性的點矩陣藍色LCD顯示幕，以及不同顏色之高亮度LED做為狀態指示燈，讓整個操作設置及測量觀看，更加輕松且易于判讀。此外，在提供測試所需的主要功能方面，交流耐壓(AC 5kV/100mA)、直流耐壓(DC 6kV/20mA)、絕緣電阻(DC 50V~1000V/50GΩ)、以及接地阻抗測試(AC 32A max./650mΩ)，并且搭配輸出調整解析度、量測解析度、電壓爬升時間設定、上/下限判斷設定…等，讓使用者可以執行各項所需的測試并獲得精確的量測結果。

GPT-9900系列其他功能和特點還包括：后板輸出功能，以方便整合于系統中、斷線偵測功能(僅適用于接地阻抗測試)，以避免斷線造成量測結果的誤判、100組記憶組數，可做為不同測試條件之儲存、多個記憶組結合可做自動連續測試、前板遙控端子座/后板Signal I/O，提供客戶以更便捷及符合需要的方式來控制安規測試器之輸出/中止。甚至針對需要電腦控制并記錄測試結果的使用者，也提供了RS-232C、USB及GPIB(選購)介面可供使用。

固緯安規測試知識分享 https://v.youku.com/v_show/id_XNDYxNDE1OTUzNg==.html

GPT-9000系列AUTO功能操作方法https://v.youku.com/v_show/id_XNDYyMTc5MjExNg==.html

安規測試儀 GPT-9000系列 基本操作http://v.youku.com/v_show/id_XMTUwODE5Njc2NA==.html?spm=a2hzp.8253869.0.0

快速選型

型號	主要功能	后面板輸出	容量	掃描功能	標配接口
GPT-9904	AC/DC/IR/GB	√	500VA	√	USB/RS-232/I/O
GPT-9903A	AC/DC/IR	√	500VA	√	USB/RS-232/I/O
GPT-9902A	AC/DC	√	500VA	√	USB/RS-232/I/O
GPT-9901A	AC	√	500VA	√	USB/RS-232/I/O





詳細規格
交流耐壓測試
輸出電壓范圍	0.100kV~ 5.000kV ac
輸出電壓調整分辨率	2V/步進
輸出電壓準確度	± (1%設定值+ 5V) [無負載]
最大額定負載	500 VA (5kV/100mA)
最大額定電流	100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV)
輸出波形	正弦波
輸出電壓頻率	50 Hz / 60 Hz 可選擇
電壓變動率	± (1%讀值+ 5V) [最大額定負載→未加負載]
電壓表準確度	± (1%讀值+ 5V)
電流量測范圍(截斷電流)	0.001mA~100.0mA
電流量測分辨率	0.001mA / 0.01mA / 0.1mA
電流量測準確度	±(1.5%讀值+ 30位數)當HI SET<1.11mA；±(1.5%讀值+ 3位數)當HI SET≧1.11mA
上/下限判定功能	Yes
ARC偵測	Yes
掃描功能*	Yes
上升時間(RAMP)	0.1s~999.9s
測試時間(TIMER)*	OFF, 0.5s~999.9s
GND	ON/OFF
直流耐壓測試
輸出電壓范圍	0.100kV~ 6.000kV dc
輸出電壓調整分辨率	2V/步進
輸出電壓準確度	± (1%設定值+ 5V) [無負載]
最大額定負載	100W (5kV/20mA)
最大額定電流	20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV)
電壓變動率	± (1%讀值+ 5V) [最大額定負載→未加負載]
電壓表準確度	± (1%讀值+ 5V)
電流量測范圍(截斷電流)	0.001mA~20.0mA
電流量測分辨率[1]	0.001mA / 0.01mA / 0.1mA
電流量測準確度	±(1.5%讀值+ 30位數)當HI SET<1.11mA；±(1.5%讀值+ 3位數)當HI SET≧1.11mA
上/下限判定功能	Yes
ARC 偵測	Yes
掃描功能*	Yes
上升時間(RAMP)	0.1s~999.9s
測試時間(TIMER)*	OFF, 0.5s~999.9s
GND	ON/OFF
絕緣電阻測試 (GPT-9904/9903A)
輸出電壓范圍	50V~1000V dc
輸出電壓調整分辨率	50V/步進
輸出電壓準確度	± (1%設定值+5V) [無負載]
電阻量測范圍	0.001GΩ~ 50.00GΩ
測試電壓	50V≦V ≦500V：0.001~0.050GΩ：±(5%讀值 + 1位數)；0.051~2.000GΩ：±(10%讀值 + 1位數) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%讀值 + 1位數)；0.501~9.999GΩ：±(10%讀值 + 1位數)；10.00~50.00GΩ：±(15%讀值 + 1位數)
輸出阻抗	600kΩ
上/下限判定功能	Yes
掃描功能*	Yes
上升時間(RAMP)	0.1s~999.9s
測試時間(TIMER)	1s~999.9s
GND	OFF (fixed)
接地阻抗測試 (僅GPT-9904)
輸出電流范圍	03.00A~32.00A ac
輸出電流調整分辨率	0.01A
輸出電流準確度	3A≦ I ≦8A: ±(1%讀值+ 0.2A)；8A< I ≦32A: ±(1%讀值+ 0.05A)
測試電壓	6Vac 最大(開路電壓)
測試電壓頻率	50Hz/60Hz可選擇
電阻量測范圍	10.0mΩ~ 650.0mΩ
電阻量測分辨率	0.1mΩ
電阻量測準確度	±(1%讀值+ 2 mΩ)
上/下限判定功能	Yes
掃描功能*	Yes
測試時間(TIMER)	0.5s~999.9s
測試方式	四線式量測
GND	OFF (fixed)
記憶組
單步驟記憶	MANU：100組
自動測試記憶	AUTO：100 組, 每組最多16個manu
界面
后板輸出	標準
RS-232C	標準
USB	標準
GPIB	選購
Remote terminal (Front)	標準
Signal I/O	標準
顯示屏
240 x 64 點陣式(藍色) LCD
使用電源
AC 100V/120V/220V/230V ± 10%, 50/60Hz
尺寸及重量
330(W)x148(H)x482(D)mm(GPT-9902A/9901A/9903A);  約24kg 330(W)x148(H)x587(D)mm(GPT-9904); 約27kg
[* ]掃描功能及測試時間可為持續測試(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被執行

快速指南x 1, 電源線x 1,
CD x 1(內含完整使用手冊)
Interlock端子 x 1
Remote端子組件 x 1
測試線GHT-114 x 1 for GPT-9903
測試線GHT-114 x 1, GTL-115 x 1 for GPT-9904

選購配備
Opt.1 GPIB卡

選購附件
GHT-113 高壓測試槍
GHT-205 高壓測試棒
GTL-232 RS232C通訊數據線, 9針對9針母座, 用于計算機聯機
GTL-247 USB通訊數據線, A-A型式, 約1.8公尺
GTL-248 GPIB通訊數據線, 約2公尺
GRA-417 面板機架 (19”, 4U)   *此面板機架不適用GPT-9903/9904A

GPT-9904    500VA  交流耐壓/直流耐壓/絕緣電阻/接地阻抗 安規測試儀

GPT-9903A  500VA  交流耐壓/直流耐壓/絕緣電阻 安規測試儀

GPT-9902A  500VA  交流耐壓/直流耐壓 安規測試儀

GPT-9901A  500VA  交流耐壓 安規測試儀

(*) 全系列2年保修, 不包含附件
