固緯GWINSTEK GPT-9500系列 8通道安規測試儀(GPT-9503,GPT-9513)

主頁 ? 安規測試儀 ? 固緯GWINSTEK GPT-9500系列 8通道安規測試儀(GPT-9503,GPT-9513)

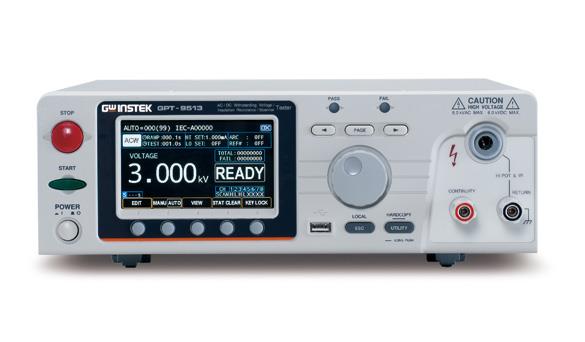

GPT-9500系列 8通道安規測試儀(GPT-9503,GPT-9513)

150VA測試容量
8通道安規測試（提供4項測試）：交流耐壓,直流耐壓,絕緣阻抗，導通測試
符合IEC-61010-2-034標準要求
480×272彩色TFT LCD
提供U盤快速導入/導出測試設置參數
統計（計數器）功能
絕緣電阻測量高達10GΩ
開路/短路檢查（OSC)
電弧偵測功能（ARC）
多語言：簡/繁體中文，英文
接口：RS-232C USB Host/Device

安全有道多而不繁

GPT-9500系列 8通道安規測試儀

交流耐壓（ACW)，直流耐壓（DCW），絕緣電阻（IR）

固緯電子全新推出多通道耐壓測試儀——GPT-9500系列。該系列有2個型號，內置的8通道掃描盒。該系列產品符合IEC、EN、UL、CSA、GB、JIS等安全法規。該系列產品可以滿足一般電子元件或繞組元件在常規試驗中的需要。

GPT-9500系列是一款三合一多通道測試儀，提供交流耐壓（最大5kV）、直流耐壓（最大6kV）和絕緣電阻（最大1000V）。該系列的設計符合IEC-61010-2-034標準要求，建立在AC 150VA的輸出平臺上，GPT-9513的8通道狀態可根據測試要求設置為H、L或X，特別適用于變壓器等繞組元件，對單個元件的多個點進行相互測試。GPT-9503的8通道狀態只提供了H或X的設置，這更適用于一般元件，如無源元件，用于兩點間的高壓測試。

規格
交流耐壓	輸出電壓范圍	0.050kV ～ 5.000kV
	輸出電壓分辨率	1V
	輸出電壓精度	±(1%設定值+5V) [空載]
	最大額定負載	150VA(5kV/30mA)
	最大額定電流	30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV)
	輸出電壓波形	正弦波
	電壓調節率	±（1%+5V）[最大額定負載->空載]
	輸出電壓頻率	50Hz/60Hz可選擇
	電壓表精度	±(1%讀值+5V)
	電流測量范圍	0.001mA～30.00mA
	電流最佳分辨率	1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA）
	電流測量精度	±(1.5%讀值+30μA)
	電流補償	80μA最大
	ARC偵測	Yes
	Ramp Time(上升時間)	0.1s～999.9s
	FALL Time(下降時間)	OFF～999.9s
	WAIT Time(等待時間)	OFF～999.9s
	TIMER(測試時間）	CONT,0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
直流耐壓	輸出電壓范圍	0.050kV ～ 6.000kV
	輸出電壓分辨率	1V
	輸出電壓精度	±(1%設定值+5V) [空載]
	最大額定負載	50W(5kV/10mA)
	最大額定電流	10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV）
	電壓表精度	±(1%讀值+5V)
	電壓調節率	±（1%+5V）[最大額定負載->空載]
	電流測量范圍	0.001mA～10.00mA
	電流最佳分辨率	0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA)
	電流測量精度	±(1讀值+1μA) 當I讀值＜1mA；±（1%讀值+10μA）當I讀值≥1mA
	電流補償	5μA最大
	ARC偵測	Yes
	RAMP TIME(上升時間)	0.1s～999.9s
	FALL Time(下降時間)	OFF～999.9s
	WAIT Time(等待時間)	OFF～999.9s
	TIMER(測試時間）	CONT,0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
絕緣電阻	輸出電壓	50V～1000V dc
	輸出電壓分辨率	1V
	輸出電壓精度	±(1%設定值+5V) [空載]
	電阻測量	0.1MΩ～10GΩ
	測試電壓	測量范圍/精度
	50V≤V＜450V	0.1MΩ～1MΩ：±（5%讀值+3%滿量程）；1MΩ～50MΩ：±（5%讀值+1%滿量程）
		51MΩ～2GΩ：±（10%讀值+1%滿量程）
	500V≤V≤1000V	0.1MΩ～1MΩ：±（5%讀值+3%滿量程）；1MΩ～500MΩ：±（5%讀值+1%滿量程）
		501MΩ～10GΩ：±（10%讀值+1%滿量程）
	電壓調節	±（1%+5V）[最大額定負載->空載]
	電壓表精度	±(1%讀值+5V)
	短路電流	10mA最大
	輸出阻抗	2kΩ
	RAMP TIME(上升時間)	0.1s～999.9s
	FALL Time(下降時間)	OFF～999.9s
	WAIT Time(等待時間)	OFF～999.9s
	TIMER(測試時間）	0.3s～999.9s
	TIMER精度	±（100ppm+20ms)
	GND	ON/OFF
導通測試	輸出電流	100mA dc
導通測試	電阻測量精度	1Ω±0.2Ω，ON/OFF
接口	Signal I/O	標配
	RS-232C	標配
	USB(Device)	標配
	USB(Host)	標配（for parameter/LCD Hardcopy)
	Rear Output	8通道掃描
顯示	4.3"彩色LCD
電源	AC 100V～240V±10%，50Hz/60Hz
尺寸&重量	320（W)×120(H)×435(D)mm;約11kg
