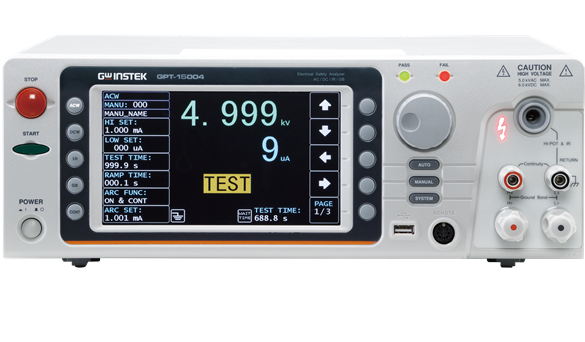

GPT-15000系列 500VA電氣安全分析儀(GPT-15001,GPT-15002,GPT-15003,GPT-15004)

• 500VA交流測試容量，7" LCD彩色顯示屏

• 符合IEC 61010-2-034安全規范要求

• 真有效值電流測量

• 電容負載測試能力高達47μF

• 提供統計分析功能

• 用于特性分析的曲線掃描功能

• 上升/下降時間,測試時間，等待時間可調

• 測試數據U盤儲存功能

• 全系提供導通測試/后面板輸出

• 接口:RS-232C, USB, Signal I/O, 選配：GPIB，LAN

安規測試  明察秋毫

GPT-15000系列 電氣安全分析儀

交流耐壓測試(ACW), 直流耐壓測試(DCW), 絕緣電阻測試(IR), 接地阻抗測試(GB)

安規測試一定要保證安全

GPT-15000系列電氣安全分析儀最高提供AC 500VA輸出容量, 符合IEC61010-2-034標準(測量/控制和實驗室用電氣設備的安全要求一絕緣電阻測量設備和耐壓強度測試設備的特殊要求)。

提供IEC、EN、UL、CSA、 GB、JIS 等要求對各種電子/電氣產品或零部件進行測試的安全規定。

我們重視用戶做安規測試中的安全, 提供安全鎖, 多種遠程控制方式, 安全放電等功能。

安規測試一定要重視精度

GPT-15000系列電氣安全分析儀提供寬范圍電壓/電流設定, 提供更高的測量分辨率。

輸出設置/測量范圍: 交流耐壓測試(AC 5kV/100mA max)、直流耐壓測試(DC 6kV/20mA max)、絕緣電阻測試(DC 1200V/50GΩ max)、接地電阻測試(AC 32A/650mΩ max)、接地導通測試(DC100mA/70Ω max)。

測量分辨率(交流耐壓: 1μA;直流耐壓: 0.1μA; 絕緣電阻: 0.1MΩ; 接地電阻: 0.1mΩ; 導通測試: 0.01Ω)

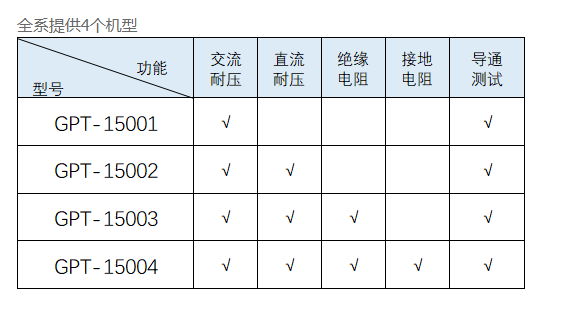

型號	主要功能	后面板輸出	容量	標準接口	選配接口
GPT-15004	AC/DC/IR/GB/Cont	√	500VA	USB,RS-232,Signal I/O,REMOTE	GPIB,LAN
GPT-15003	AC/DC/IR/Cont	√	500VA	USB,RS-232,Signal I/O,REMOTE	GPIB,LAN
GPT-15002	AC/DC/Cont	√	500VA	USB,RS-232,Signal I/O,REMOTE	GPIB,LAN
GPT-15001	AC/Cont	√	500VA	USB,RS-232,Signal I/O,REMOTE	GPIB,LAN



一般信息
顯示	7” LCD
存儲	手動模式100組；自動模式100組
電源	AC 100V~240V ± 10%, 50Hz/60Hz
尺寸& 重量	GPT-15001/2/3: 380(W)x148(H)x492(D)mm;約17kg GPT-15004: 380(W)x148(H)x546(D)mm;約21kg

交流耐壓測試
輸出電壓范圍		0.050kV~ 5.000kV
輸出電壓分辨率		1V
輸出電壓精度		± (1% of setting +5V)  （空載）
最大額定負載(Table1)		500VA (5kV/100mA)
最大額定電流		10mA(0.05k≤V≤0.5kV)
		100mA(0.5kV＜V≤5kV)
輸出電壓波形		正弦波
頻率		50 Hz / 60 Hz
電壓變動率		± (1% +5V)[Maximum rated load–no load]
電壓表精度		± (1% of reading+ 5 V)
電流測量范圍		1μA~100.00mA
電流分辨率		1μA/10μA/100μA
電流測量精度		± (1.5% of reading+30uA)
上/下限判定功能		Yes
ARC 偵測		Yes
上升時間控制功能		Yes
RAMP TIME (上升時間)		0.1~999.9S
下降時間控制功能		Yes
RAMP DOWN 時間		0.0~999.9S
TIMER (測試時間)		OFF, 0.3S~999.9S
GND		ON/OFF
WAIT TIME（等待時間）		0.0~999.9S

直流耐壓測試（適用于GPT-15002/15003/15004)
輸出電壓范圍	0.050kV~ 6.000kV
輸出電壓分辨率	1V
輸出電壓精度	±(1% of setting +5V) With no load
最大額定負載	100W(5kV/20mA)
最大額定電流	2mA(0.05kV≤V≤0.5kV)
	20mA(0.5kV<V≤6kV)
電壓表精度	± (1% of reading+ 5 V)
電壓分辨率	± (1% +5V)[Maximum rated load ->no load]
電流測量范圍	1μA-20.00mA
電流測量分辨率	0.1μA/1μA/10μA
電流測量精度	±(1.5% of reading+3uA) when I<1mA
	±(1.5% of reading+30uA) when I≥1mA
上/下限判定功能	Yes
ARC 偵測	Yes
上升時間控制功能	Yes
RAMP TIME (上升時間)	0.1~999.9S
下降時間控制功能	Yes
RAMP DOWN 時間	0.0~999.9S
TIMER (測試時間)	OFF, 0.3S~999.9S
GND	ON/OFF
等待時間	0.0~999.9S

絕緣電阻測試（適用于GPT-15003/15004)
輸出電壓		50V-1200V
輸出電壓分辨率		50V
輸出電壓精度		±(1% of setting +5V) with no load
電阻測量范圍		0.1MΩ~50GΩ
測試電壓  / 測量范圍  /  測量精度
50V≤V≤450V		0.1MΩ~1MΩ	5% of reading + 3 count
		1MΩ~50MΩ	5% of reading + 1 count
		51MΩ~2GΩ	10% of reading + 1 count
500V≤V≤1200V		0.1MΩ~1MΩ	5% of reading + 3 count
		1MΩ~500MΩ	5% of reading + 1 count
		501MΩ~9.999GΩ	10% of reading + 1 count
		10G~50GΩ	20% of reading + 1 count
測試電壓		顯示范圍
50V≤V≤100V		0.1MΩ~10.00GΩ
150V≤V≤450V		0.1MΩ~20.00GΩ
500V≤V≤1200V		0.1MΩ~50.00GΩ
電壓調節		± (1% +5V) [Maximum rated load ->no load
電壓表精度		±(1% of reading +5V)
短路電流		10mA max.
輸出阻抗		2kΩ
上/下限判定功能		Yes
上升時間控制功能		Yes
RAMP UP (上升時間)		0.1~999.9S
下降時間控制功能		Yes
RAMP DOWN(下降時間)		0.0~999.9S
等待時間		0.0~999.9S
TIMER (測試時間)		0.3S~999.9S2
GND		ON/OFF

接地阻抗測試（適用于GPT-15004)
輸出電流范圍	3.00A~32.00A
輸出電流精度	±(1% of setting+0.2A) when 3A≤I ≤8A
	±(1% of setting+0.05A) 8A < I ≤ 32A
輸出電流分辨率	0.01A
測試電壓	Max. 8VAC (open-circuit)
頻率	50Hz/60Hz selectable
電阻表測量范圍	1mΩ ~ 650mΩ
電阻表測量分辨率	0.1mΩ
電阻表測量精度	±(1% of reading+2mΩ)
上下限判定功能	Yes
TIMER (測試時間)	0.3S~999.9S
GND	ON/OFF

導通測試
輸出電流		100mA(DC)
電阻表測量范圍		0.10Ω~70.00Ω
電阻表測量分辨率		0.01Ω
電阻表測量精度		±(10% of reading+2Ω)
上下限判定功能		Yes
TIMER (測試時間)		0.3S~999.9S
接口
REMOTE (遠程端子)	標配
SIGNAL IO	標配
RS-232	標配
USB (Device)	標配
后面板輸出	標配
USB (Host)	標配
GPIB or LAN	選配

GPT-15004   交流耐壓/直流耐壓/絕緣電阻/接地阻抗/導通測試 電氣安全分析儀

GPT-15003   交流耐壓/直流耐壓/絕緣電阻/導通測試 電氣安全分析儀

GPT-15002   交流耐壓/直流耐壓/導通測試 電氣安全分析儀

GPT-15001   交流耐壓/導通測試 電氣安全分析儀
