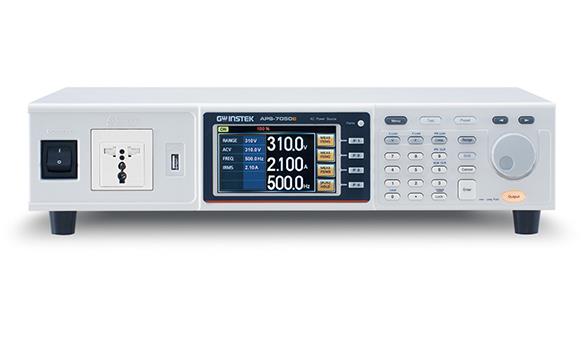

APS-7000E(APS-7050E,APS-7100E)

• 4.3'' TFT-LCD顯示屏

• 輸出能力：

  APS-7050E(500VA, 310Vrms, 4.2/2.1Arms)

  APS-7100E(1000VA, 310Vrms, 8.4/4.2Arms)

• 測量功能：電壓, 電流, 功率, 電流(peak), 頻率, 功率因數

• 10組測試模式，模擬功率瞬態輸出

• 10組預設，用戶可存儲10組設置

• OPP, OCP和OTP保護

• 可調的電壓、頻率和電流限制

• 通用進線電源

APS-7000E系列線性AC電源高2U，輸出頻率45~500Hz。APS-7050E最大額定輸出500VA、310Vrms、4.2Arms；APS-7100E最大額定輸出1000VA、310Vrms、8.4Arms。APS-7000E系列包含6種測量和測試功能(Vrms, Irms, F, Ipk, W, PF)，具有類似AC功率計的用戶界面。該系列通過增強小電流測量分辨率，尤其適合LED生產和備用模式功率損耗測試。為了滿足消費電子中電源電壓波動的測試標準，APS-7000E系列不僅提供了一個穩定的AC電源，其特殊的測試模式還可以處理特殊目的或異常的電壓和頻率。測試模式提供10組存儲器，模擬功率中斷、電壓增強和壓降。該系列可以生成電網功率瞬態波形，使用戶能夠判定在不利條件下的電子產品工作情況。

詳細規格

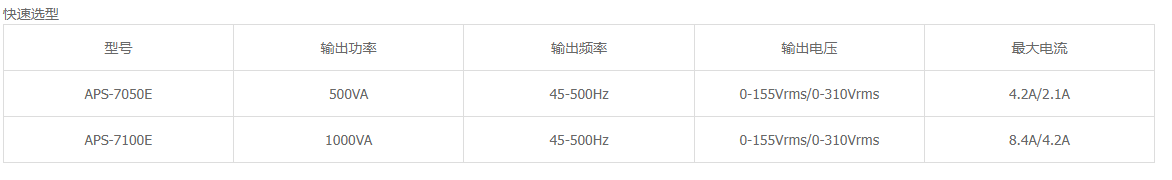

型號		APS-7050E	APS-7100E
額定功率		500VA	1000VA
輸出電壓		0 ~ 310.0 Vrms	0 ~ 310.0 Vrms
輸出頻率		45.00 ~ 500.0 Hz	45.00 ~ 500.0 Hz
最大電流(r.m.s)	0 ~ 155 Vrms	4.2 A	8.4 A
0 ~ 310 Vrms		2.1 A	4.2 A
最大電流(peak)	0 ~ 155 Vrms	16.8 A	33.6 A
0 ~ 310 Vrms		8.4 A	16.8 A
總諧波失真(THD)		≤0.5% 在45 ~ 500Hz (電阻性負載)
峰值因數		≥4
電壓調節率		0.1% (%滿刻度)
負載調節率		0.3% (%滿刻度)
響應時間		< 100μS
設定值
電壓	范圍	155 Vrms / 310 Vrms / Auto
分辨率		0.01 V 在0.00 ~ 99.99 Vrms;   0.1 V 在100.0 ~ 310.0 Vrms
精度		± (0.5%設定值 + 2位)
頻率	范圍	45 ~ 500 Hz
分辨率		0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度		± 0.02%設定值
測量
電壓(r.m.s)	范圍	0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms
分辨率		0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms
精度		± (0.5%讀值 + 2位)
頻率	范圍	45 ~ 500 Hz
分辨率		0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度		± 0.1 Hz
電流(r.m.s)	范圍	2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 17.5A
分辨率		0.01 mA, 0.1 mA, 0.001 A, 0.01 A
精度		± (0.6%讀值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%讀值 + 5位) , 0.350 ~ 3.500 A / ± (0.5%讀值 + 3位) , 3.500 ~ 17.50 A
電流(peak)	范圍	0.0 ~ 70.0 A
分辨率		0.1 A
精度		± (1%讀值 + 1位)
功率(W)	分辨率	0.01 W, 0.1 W, 1 W
精度		± (0.6%讀值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%讀值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%讀值 + 2位) , 1000 ~ 9999 W
功率因數	范圍	0.000~1.000
分辨率		0.001
精度		± (2%讀值 + 2位)
常規
預設數		10 (0~9數字鍵)
保護		OCP, OPP, OHP和Alarm
環境條件
工作溫度		0 ~ +40 ℃
存儲溫度		-10 ~ +70 ℃
工作濕度		20 ~ 80% RH (無凝結)
存儲濕度		小于80% RH(無凝結)
輸入
輸入電源		1ψ AC 115/230 Vac ±15%
尺寸
		430(W)×88(H)×400(D) mm; 約24Kg	430(W)×88(H)×560(D) mm; 約38Kg

CD ROM(使用手冊×1),

電源線(依區域),

電源接線柱保護蓋,

GTL-123 測試線

選配：

GRA-423     APS-7000E 機架

APS-7050E  500 VA AC電源

APS-7100E  1000 VA AC電源
