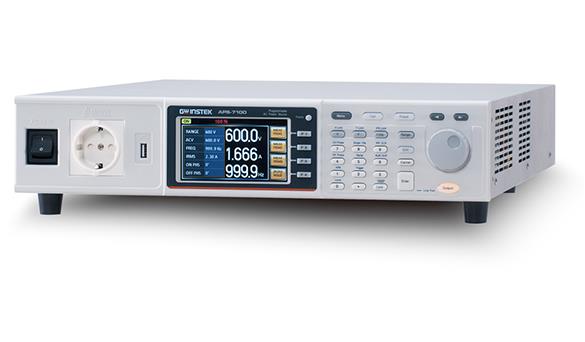

APS-7000(APS-7050,APS-7051,APS-7100,APS-7101))

• 4.3''超大LCD顯示屏

• 測量功能：電壓、電流、功率(W)、頻率、功率因數、峰值因數、視在功率(VA)

• APS-7050,APS-7051(1000V),APS-7100,APS-7101(1000V)

• 電流限制功能

• 輸出頻率：45.0~500.0Hz(Standard)；

• 45 ~ 999.9Hz（APS-7050/APS-7100/APS-7200/APS-7300可選配）

• 0 ~ 600Vrms（APS-7050/APS-7100/APS-7200/APS-7300可選配）

• OCP / OTP / OPP保護

• 10組存儲/調取序列存儲器，每組255步

• 輸出On/Off開關

• 標配接口：USB Host, USB Device (僅有APS-7200與APS-7300專用) / LAN

• 選配接口：RS-232 & USB CDC / GPIB /PLC控制接口

APS-7000系列不僅是一款高精度AC電源，也是一款強大的分析儀，它豐富的特點適用于電源、電氣設備、元件和模組的測試和特性分析。除AC電源外，APS-7000系列還可以完全模擬不同的功率輸出。使用任意波和電壓或頻率掃描能夠創建序列。實時監測電壓、電流、功率、頻率、負載功率因數和負載峰值因數。所有參數、數值以及測量結果都可以同時顯示在4.3''的TFT-LCD屏幕上。

APS-7000系列序列功能https://v.youku.com/v_show/id_XNDYyMTc4NjA0MA==.html

APS-7000系列交流電源介紹https://v.youku.com/v_show/id_XNDYyMTc4NTY2NA==.html

交流電源 APS-7000 – Simulate模式介紹http://v.youku.com/v_show/id_XMTQxNjExNzM1Ng==.html?spm=a2hzp.8253869.0.0

交流電源 APS-7000 – SurgeDip控制功能http://v.youku.com/v_show/id_XMTQxNjA4NDc3Mg==.html?spm=a2hzp.8253869.0.0

交流電源 APS-7000- 任意波形編輯功能介紹http://v.youku.com/v_show/id_XMTQxNjA3NTk4MA==.html?spm=a2hzp.8253869.0.0

交流電源 APS-7000 – Sequence功能介紹http://v.youku.com/v_show/id_XMTQxNjAyNjcxNg==.html?spm=a2hzp.8253869.0.0

交流電源 APS-7000 – Program模式介紹http://v.youku.com/v_show/id_XMTQxNTkwNjIyNA==.html?spm=a2hzp.8253869.0.0

交流電源 APS-7000 – Ipeak量測介紹http://v.youku.com/v_show/id_XMTQxNTkwMTk3Ng==.html?spm=a2hzp.8253869.0.0

APS-7000操作視頻 https://v.youku.com/v_show/id_XNDkyNDg1MjYyMA==.html

詳細規格
型號		APS-7050	APS-7100
額定功率		500VA	1000VA
輸出電壓		0 ~ 310.0 Vrms	0 ~ 310.0 Vrms
輸出頻率		45.00 ~ 500.0 Hz	45.00 ~ 500.0 Hz
最大電流(r.m.s)	0 ~ 155 Vrms	4.2 A	8.4 A
0 ~ 310 Vrms		2.1 A	4.2 A
最大電流	0 ~ 155 Vrms	16.8 A	33.6 A
0 ~ 310 Vrms		8.4 A	16.8 A
總諧波失真(THD)		≤0.5% 在45 ~ 999.9Hz (電阻性負載)
峰值因數		≥4
電壓調節率		0.1% (%滿刻度)
負載調節率		0.3% (%滿刻度)
響應時間		< 100μS
設定值
電壓	范圍	155 Vrms / 310 Vrms
分辨率		0.01 V 在0.00 ~ 99.99 Vrms;   0.1 V 在100.0 ~ 310.0 Vrms
精度		± (0.5%設定值 + 2位)
頻率	范圍	45 ~ 500 Hz
分辨率		0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度		± 0.02%設定值
電源開/關相位角	范圍	0 ~ 359°
分辨率		1°
精度		± 1° (45 ~ 65 Hz)
測量
電壓(r.m.s)	范圍	0.20 ~ 38.75 Vrms / 38.76 ~ 77.50 Vrms / 77.51 ~ 155.0 Vrms / 155.1 ~ 310.0 Vrms
分辨率		0.01 V 在0.00 ~ 99.99 Vrms; 0.1 V 在100.0 ~ 310.0 Vrms
精度		± (0.5%讀值 + 2位)
頻率	范圍	45 ~ 500 Hz
分辨率		0.01 Hz 在45.00 ~ 99.99 Hz / 0.1 Hz 在100.0 ~ 500.0 Hz
精度		± 0.1 Hz
電流(r.m.s)	范圍	2.00 ~ 70.00 mA / 60.0 ~ 350.0 mA / 0.300 ~ 3.500 A / 3.00 ~ 10.00 A
分辨率		0.01 mA, 0.1 mA, 0.001 A, 0.01 A
精度		± (0.6%讀值 + 5位) , 2.00 ~ 350.0 mA / ± (0.5%讀值 + 5位) , 0.300 ~ 3.500 A / ± (0.5%讀值 + 3位) , 3.000 ~ 10.00 A
電流	范圍	0.0 ~ 40.0 A
分辨率		0.1 A
精度		± (1%讀值 + 1位)
功率(W)	分辨率	0.01 W, 0.1 W, 1 W
精度		± (0.6%讀值 + 5位) , 0.20 ~ 99.99 W; ± (0.6%讀值 + 5位) , 100.0 ~ 999.9 W; ± (0.6%讀值 + 2位) , 1000 ~ 9999 W
視在功率(VA )	分辨率	0.01 VA, 0.1 VA, 1 VA
精度		± (1%讀值 + 7位) , 0.20 ~ 99.99 VA / ± (1%讀值 + 7位) , 100.0 ~ 999.9 VA / ± (1%讀值 + 5位) , 1000 ~ 9999 VA
功率因數	范圍	0.000 ~1.000
分辨率		0.001
精度		±2%讀值 + 2位
常規
遠程輸出信號		Pass, Fail, Test-in Process, Trigger in, Trigger out, EXT ON/OFF
同步輸出信號		輸出信號10 V, BNC類
預設數		10 (0~9數字鍵)
保護		OCP, OPP, OTP
序列/模擬/編程功能
內存數		10 (0~9數字鍵)
步驟數		0 ~ 255 Step (每個序列)
步進時間設置范圍		0.01 ~ 999.99 S
步進方式		Constant, Keep, Linear Sweep
參數		輸出范圍, Mode of AC, 頻率, 波形(僅正弦波), 開相位, 關相位, Step Term, Jump Count (1 ~ 9999, 或無限), jum-to, step coad, Branch 1, Branch 2, 觸發輸出
序列控制		Start, Stop, Hold, Continue, Branch 1, Branch 2
環境條件
工作溫度		0 ~ +40 ℃
存儲溫度		-10 ~ +70 ℃
工作濕度		20 ~ 80% RH (無凝結)
存儲濕度		小于80% RH(無凝結)
PC遠程控制接口
標配		USB Host, LAN
選配		GPIB / RS232 & USB; PLC控制板，用于NF; PLC控制板，用于EXTECH
輸入電源		1ψ AC 100/200 Vac ±10%(日本); 1ψ AC 115/230 Vac ±15%(除日本以外其它國家)
尺寸
		430(W)×89(H)×400(D) mm; 約24Kg	430(W)×89(H)×560(D) mm; 約38Kg
規格調整恕不另行通知     APS-7000GD1DH



型號			APS-7051	APS-7101
額定功率			500VA	1000VA
輸出電壓			0 ~ 250 Vrms ,0 ~ 500 Vrms ,0 ~ 1000 Vrms
輸出頻率			45.00 ~ 500.0 Hz
最大電流(有效值) *1		0 ~ 250 Vrms	2.5A	5A
		0 ~ 500 Vrms	1.25A	2.5A
		0 ~ 1000 Vrms	0.63A	1.25A
最大電流 (峰值)		0 ~ 250 Vrms	10.0A	20.0A
		0 ~ 500 Vrms	5.0A	10.0A
		0 ~ 1000 Vrms	2.5A	5.0A
總諧波失真(THD)			≤0.5% at 45 ~ 500.0Hz (Resistive Load)
波峰因子			≤4
電源調節率			0.1% (% of full scale)
負載調節率			0.3% (% of full scale)
設定
	范圍		0 ~ 250 Vrms, 0 ~ 500 Vrms, 0 ~ 1000 Vrms,自動
電壓	分辨率		0.01 V at 0.00 ~ 99.99 Vrms
			0.1 V at 100.0 ~ 999.9 Vrms
	精準度		± (0.5% of setting + 2 counts)
	范圍		45 ~ 500 Hz
頻率	分辨率		0.01Hz at 45.00 ~ 99.99Hz
			0.1Hz at 100.0 ~ 500.0Hz
	精準度		± 0.02% of Setting

量測 *2
	范圍	0.20 ~ 38.75 Vrms
電壓(有效值)		38.76 ~ 77.50 Vrms
		77.51 ~ 250.0 Vrms
		250.1 ~ 1000 Vrms
	分辨率	0.01 V at 0.00 ~ 99.99 Vrms
		0.1 V at 100.0 ~ 999.9 Vrms
	精準度 *3	± (0.5% of reading + 2 counts)
頻率	范圍	45 ~ 500 Hz
	分辨率	0.01Hz at 45.00 ~ 99.99Hz
		0.1Hz at 100.0 ~ 500.0Hz
	精確度*3	± 0.1Hz
電流(有效值)	范圍	2.00 ~ 70.00 mA
		60.0 ~ 350.0 mA
		0.300 ~ 3.500 A
		3.00 ~ 5.00 A
		0.01mA
	分辨率	0.1mA
		0.001A
		0.01A
		± (0.6% of reading + 5 counts) , 2.00 ~ 350.0 mA
		± (0.5% of reading + 5 counts) , 0.350 ~ 3.500 A
	精確度*3	± (0.5% of reading + 3 counts) ,3.500 ~ 5.00 A
電流(峰值)	分辨率	0.1A
	精確度	± (1% of reading + 1 counts)
功率(W)		0.01 W
	分辨率	0.1 W
		1 W
		± (0.6% of reading + 20 counts) , 0.20 ~ 99.99W
	精確度*3	± (0.5% of reading + 20 counts) , 100.0 ~ 999.9W
		± (0.5% of reading + 2 counts) ,1000 ~ 9999W
視在功率 (VA)		0.01VA
	分辨率	0.1VA
		1VA
		± (1% of reading + 5 counts) , 0.20~ 99.99VA
	精確度*3	± (1% of reading + 5 counts) , 100.0 ~ 999.9VA
		± (1% of reading + 2 counts) , 1000~ 9999VA
功率因子	分辨率	0.001
	精確度*3	±2% reading + 2 counts

一般
同步輸出信號			輸出訊號 10 V, BNC Type
預設組(數)			10 (0~9 numeric keys)
保護			OCP, OPP, OHP 警示
AC 電源輸入
相位			單相(1?)
輸入電壓			115/230Vac ± 15%
輸入頻率			50/60Hz
最大電流			16A/8A	32A/16A
功率因素			0.7 Typ.
環境條件
	操作溫度范圍		0 ~ +40 ℃
	儲存溫度范圍		-10 ~ +70 ℃
	操作濕度范圍		20 ~ 80% RH (無凝結)
	儲存濕度范圍		80% RH 或是更小(無凝結)
界面
標準			USB Host, LAN
選配			GPIB (APS-001)
			RS232 / USB CDC (APS-002)
尺寸&重量
		寬	430		430
尺寸		高	88		88
		深	400		560
重量			24Kg		38Kg

*1 最大輸出電流的工作電壓為 200Vrms / 400Vrms / 800Vrms。
*2 所有有效量測精度在 23±5℃溫度范圍內。
*3 在 25?250V  / 50?500V / 100?1000V條件下，正弦波，無載。
