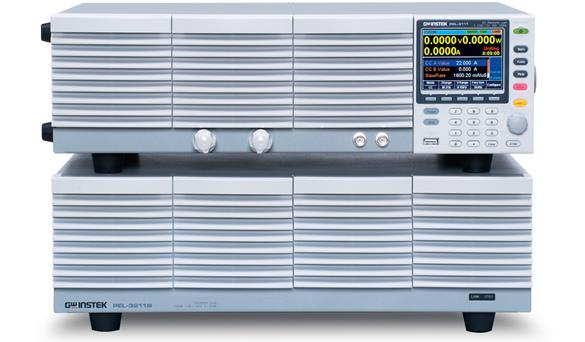

PEL-3000H(PEL-3021H,PEL-3041H,PEL-3111H,PEL-3211H,PEL-3212H,PEL-3323H,PEL-3424H,PEL-3535H,PEL-3322H)

• 操作電壓(DC):0~150V(PEL-3000)/ 0~800V(PEL-3000H)

• 7種操作模式:CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

• 并聯操作最大可達9450W

• 高速可調斜率(16A/uS)

• 高效負載模擬:序列功能

• 程式設計功能(Go/NoGo測試）

• 動態(開關)功能:0.0166Hz-20kHz

• 短路功能

• 前端BNC電壓監控功能

• 軟啟動功能: Off / On(1~200ms, Res：1ms)

• OCP / OVP / OPP / UVP保護模式調整

• 加載截止時間控制(Auto Load Off Timer):1s~999h 59min 59s或是Off

• 外部通道控制/模擬控制監控

• 設定記憶組：100組

• 3.5 Inch TFT LCD 顯示

• 多介面:USB 2.0 Device / Host , RS-232 , GPIB(選配)

PEL-3000系列是單通道可編程直流電子負載，具有0.01mA電流分辨率和16A /μs Slew Rate，適用于測試商用和工業計算機Server電源與SPS(交換式電源)。對于像云端生態系統這樣24小時不間斷運行的大型設備，需要一個穩定的大功率電源，功率范圍從175W到1050W，以維持Server，Hub和數據存儲設備的正常運行。互聯網通訊。
由于電信系統數據傳輸和大規模數據存儲需求不斷增長，互聯網通信基礎設備正在快速擴張。這極大地推動了2000W及以上電源供電的電信設備的市場需求。 PEL-3000的靈活功率組合滿足當前大功率電源的測試要求。

PEL-3000H可編程直流電子負載，不僅繼承了PEL-3000系列的功能和特性，而且為所有PEL-3000H系列提供三個電流范圍，并在前面板上增加了電壓監控BNC端子。 PEL-3000H系列是單通道可編程直流電子負載，具有800V和0.84A /μs Slew rate，是高壓設備測試的合適選擇，如EV和HEV車載充電器，DC / DC轉換器或高壓電池。

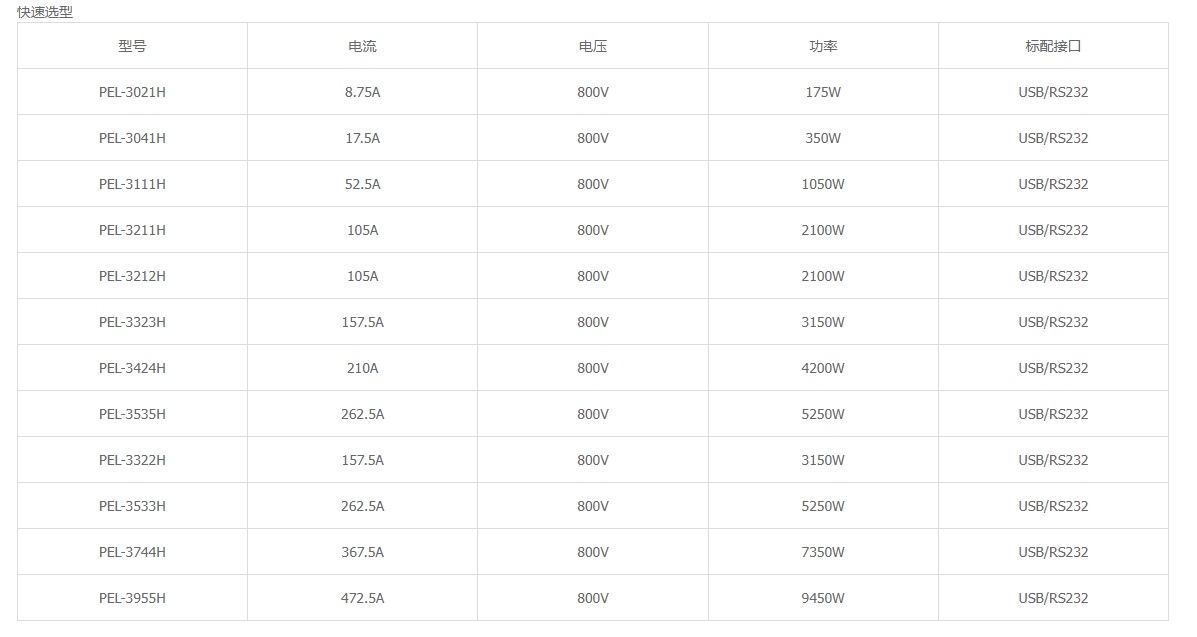

PEL-3021H	直流電子負載	8.75A/ 800V/ 175W
PEL-3041H	直流電子負載	17.5A/ 800V/ 350W
PEL-3111H	直流電子負載	52.5A/ 800V/ 1050W
PEL-3211H	直流電子負載	105A/ 800V/ 2100W
PEL-3212H	直流電子負載	105A/ 800V/ 2100W
PEL-3323H	直流電子負載	157.5A/ 800V/ 3150W
PEL-3424H	直流電子負載	210A/ 800V/ 4200W
PEL-3535H	直流電子負載	262.5A/ 800V/ 5250W
PEL-3322H	直流電子負載	157.5A/ 800V/ 3150W
PEL-3533H	直流電子負載	262.5A/ 800V/ 5250W
PEL-3744H	直流電子負載	367.5A/ 800V/ 7350W
PEL-3955H	直流電子負載	472.5A/ 800V/ 9450W

PEL-3000H操作視頻 https://v.youku.com/v_show/id_XNDkyNDg1ODAyOA==.html



詳細規格

PEL-3000(H)系列型號

規格適用于 PEL-3000 系列在+ 20°C?+ 30°C 的環境中熱機至少 30 分鐘

型號			PEL-3021H	PEL-3041H	PEL-3111H	PEL-3211H
操作電壓(DC)			0V～800V	0V～800V	0V～800V	0V～800V
電流			8.75A	17.5A	52.5A	105A
功率			175W	350W	1050W	2100W
輸入阻抗			3.24MΩ	3.24MΩ	3.24MΩ	N/A
最小操作電壓 (DC)			5V at 8.75A	5V at 17.5A	5V at 52.5A	5V at 105A
			2.5V at 4.375A	2.5V at 8.75A	2.5V at 26.25A	2.5V at 52.5A
CC模式
操作范圍	H,M,L		0A～8.75A	0A～17.5A	0A～52.5A	0A～105A
			0A～875mA	0A～1.75A	0A～5.25A	0A～10.5A
			0A～87.5mA	0A～175mA	0A～525mA	0A～1.05A
設定精度	H,M,L		±（0.2%set+0.1%fs*1）+Vin*2/3.24MΩ			±（1.2%set+1.1%fs）
設定精度(并聯)	H,M,L		±（1.2%set+1.1%fs*3）			±（1.2%set+1.1%fs）
分辨率	H,M,L		300μA	0.6mA	2mA	NA
			30μA	60μA	200μA	NA
			3μA	6μA	20μA	NA
CR模式
操作范圍	范圍	H	1.75S～30μS （571Ω～33.3MΩ）	3.5S～60μS （285mΩ～16.6kΩ）	10.5S～180μS （95.2mΩ～5.55kΩ）	21S～360μS (95.2m?～2.777k?)
		M	1.75mS～3μS （5.71Ω～333MΩ）	350mS～6μS （2.85mΩ～166kΩ）	1.05S～18μS （952mΩ～55.5kΩ）	2.1S～36μS (476m?～27.77k?)
		L	17.5mS～0.3μS （57.1Ω～3.33MΩ）	35mS～0.6μS （28.5mΩ～1.66MΩ）	105mS～1.8μS （9.52Ω～555kΩ）	210mS～3.6μS (4.762?～277.7k?)
設定精度	H,M,L		±（0.5%set+0.5%fs*1）+Vin*2/3.24MΩ			±（1.2%set+1.1%fs）TYP
設定精度(并聯)			±（1.2%set+1.1%fs*3）			NA
分辨率	H,M,L		30μS	60μS	180 μS	NA
			3μS	6μS	18 μS	NA
			0.3μS	0.6μS	1.8 μS	NA
CV模式
操作范圍	范圍	H	5V～800V			5V～800V
		L	5V～80V			5V～80V
設定精度	范圍	H,L	±（0.2%set+0.2%fs）			±（0.2%set+0.2%fs）
	并聯	TYP	±（0.2%set+0.2%fs）			±（0.2%set+0.2%fs）
分辨率	范圍	H,L	20mV/2mV			NA
CP模式
操作范圍	范圍	H	17.5W～175W	35W～350W	105W～1050W	210W～2100W
		M	1.75W～17.5W	3.5W～350W	10.5W～105W	21W～210W
		L	0.175W～1.75W	0.35W～10.5W	1.05W～10.5W	2.1W～21W
設定精度	H,M		±（0.6%set+1.4%fs）+Vin/3.24MΩ			±（5%fs)TYP
分辨率	H,M,L		10mW	10mW	100mW	NA
			1mW	1mW	10mW	NA
			0.1mW	0.1mW	1mW	NA
并聯模式
Capacity			875W	1750W	5250W	PEL-3111H with 4 booster units:
						Max 9,45kW
Slew Rate
操作模式			CC、CR	CC、CR	CC、CR	NA
設定范圍(CC模式）	范圍	H	0.14mA/μs～140mA/μs	0.28mA/μs～280mA/μs	0.84mA/μs～840mA/μs	NA
		M	0.014μA/μs～14mA/μs	0.028mA/μs～28mA/μs	0.084mA/μs～84mA/μs	NA
		L	1.4μA/μs～1400μA/μs	2.8μA/μs～2800μA/μs	0.0084mA/μs～8.4mA/μs	NA
設定范圍(CR模式）	范圍	H	0.014mA/μs～14mA/μs	0.028mA/μs～28mA/μs	0.084mA/μs～84mA/μs	NA
		M	0.0014mA/μs～1.4mA/μs	0.0028mA/μs～2.8mA/μs	0.0084mA/μs～8.4mA/μs	NA
		L	0.14μA/μs～140μA/μs	0.28μA/μs～280μA/μs	0.00084mA/μs～0.84mA/μs	NA
設定精度	H,M,L		±（10%set+25μs）			NA
分辨率			50μA （14mA～140mA/μs）	100μA （28mA～280mA/μs）	300μA （84mA～0.84A/μs）	NA
			5μA （1.4mA～14mA/μs）	10μA （2.8mA～28mA/μs）	30μA （8.4mA～84mA/μs）
			0.5μA （140μA～1.4mA/μs）	1μA （280μA～2.8mA/μs）	3μA （840μA～8.4mA/μs）
			50nA （14μA～140μA/μs）	0.1μA （28μA～280μA/μs）	0.3μA （84μA～840μA/μs）
			5nA （1.4μA～14μA/μs）	10nA （2.8μA～28μA/μs）	30nA （8.4μA～84μA/μs）
			0.5nA （0.14μA～1.4μA/μs）	1nA （0.28μA～2.8μA/μs）	3nA （0.84μA～8.4μA/μs）
表頭
電壓表	精度		±（0.1%rdg+0.1%fs）			±(0.1%rdg+0.1%fs) TYP
電流表	精度		±（0.2%rdg+0.3%fs）			NA
電流表（并聯操作）	精度		±（1.2%rdg+1.1%fs）			±(1.2%rdg+1.1%fs) TYP
動態模式
操作模式			CC、CR、CP			NA
T1＆T2			0.025ms～10ms/Res：1μs；10ms～60s/Res：1ms			NA
精度			±100ppm of setting			±100ppm of setting
Slew Rate(CC)	范圍	H	0.14mA/μs ~ 140A/μs	0.28mA/μs~ 280A/μs	0.84mA/μs ~ 840mA/μs	NA
		M	0.014mA/μs ~ 14mA/μs	0.028mA/μs ~ 28mA/μs	0.084mA/μs ~ 84A/μs
		L	1.4μA/μs ~ 1400μA/μs	2.8μA/μs ~ 2800μA/μs	0.0084mA/μs ~ 8.4mA/μs
Slew Rate(CR)	范圍	H	0.014mA/μs ~ 14mA/μs	0.028mA/μs~ 28mA/μs	0.084mA/μs ~ 84mA/μs	NA
		M	0.0014mA/μs ~ 1.4mA/μs	0.028mA/μs ~ 2.8mA/μs	0.0084mA/μs ~ 8.4mA/μs
		L	0.14μA/μs ~ 140μA/μs	0.28μA/μs ~ 280μA/μs	0.0084mA/μs ~ 0.84mA/μs
電流精度			±0.4%F.S.	±0.4%F.S.	±0.4%F.S.	±0.4%F.S.
保護功能
功能			過壓保護（OVP)過流保護（OCP)過功率保護（OPP)過熱保護（OHP）低壓保護（UVP)反向連接保護（REV)
一般
輸入范圍			90VAC ~ 132VAC/ 180VAC ~ 250VAC Single-phase ; 47Hz~63Hz
最大功率			90VA	110VA	190VA	230VA
接口			Std: USB, RS-232, Analog Control; Opt: GPIB
尺寸& 重量			213.8(W) x 124(H) x 400.5(D)mm；	213.8(W) x 124(H) x 400.5(D)mm；	427.8(W) x 124(H) x 400.5(D)mm；	427.7(W) x 127.8(H) x 553.5(D)mm；
			Approx. 6kg	Approx. 7kg	Approx. 17kg	Approx. 23kg

PEL-3212H    PEL-3323H  PEL-3424H   PEL-3535H   PEL-3322H   PEL-3533H   PEL-3744H    PEL-3955H規格參數詳見下載專區的折頁

標準配件:快速操作手冊 CD（使用手冊/程控） 電源線

PEL-011 敷在輸入端子蓋

PEL-012 端子接頭套件

PEL-013 柔性端子蓋

PEL-014 J1/J2保護插頭 前端子墊圈

GTL-255 框架連接線 300mm

 選購配件:

用於時脈的CR123A 3V鋰電池。

GRA-413 用于增壓器的機架安裝支架PEL-3211（H）（EIA + JIS）

GRA-414-E 機架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ EIA

GRA-414-J 機架安裝框架，用于PEL-3021（H），PEL-3041（H），PEL-3111（H）/ JIS

GTL-248 GPIB通訊線，2.0米

GTL-246 USB 通訊線材A-B.

PEL-010 粉塵過濾器

PEL-004 GPIB選配

PEL-005 連接銅排

PEL-006 連接銅排

PEL-007 連接銅排

PEL-008 連接銅排

PEL-009 連接銅排

PEL-3021H （800V/8.75A/175W） 可編程直流電子負載
PEL-3041H  （800V/17.5A/350W）可編程直流電子負載

PEL-3111H  （800V/52.5A/1050W）可編程直流電子負載

PEL-3211H  （800V/105A/2100W）可編程直流電子負載

PEL-3212H   （800V/105A/2100W）可編程直流電子負載

PEL-3322H  （800V/157.5A/3150W）可編程直流電子負載

PEL-3223H  （800V/157.5A/3150W）可編程直流電子負載

PEL-3424H   （800V/210A/4200W）可編程直流電子負載

PEL-3533H   （800V/262.5A/5250W）可編程直流電子負載

PEL-3535H   （800V/262.5A/5250W）可編程直流電子負載

PEL-3744H    （800V/367.5A/7350W）可編程直流電子負載

PEL-3955H    （800V/472.5A/9450W）可編程直流電子負載
