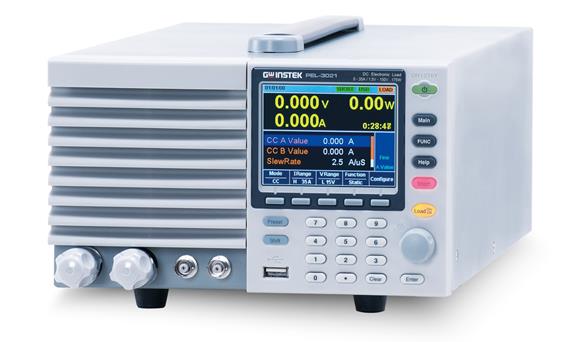

PEL-3000系列（PEL-3021，PEL-3041，PEL-3111，PEL-3211，PEL-3212，PEL-3323，PEL-3424）

• 操作電壓（DC）：1.5V-150V

• 7種操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV

• 大功率：并聯操作最大可達：56.7KW

• 高速可調斜率(16A/uS)

• 高效負載模擬：序列功能

• 編程功能(Go/NoGo測試）

• 動態（開關）功能：0.0166Hz-20kHz

• 軟啟動功能

• 短路功能

• 計時功能

• 定時功能：1s-999h 59min 59s,關閉

• 外部通道控制/模擬控制功能

• OPP/OCP/OVP/UVP設置可調

• 3.5" TFT LCD 顯示

• 多種接口：USB 2.0,RS-232/GPIB(選配)

PEL-3000系列電子負載具有高速斜率和大功率容量，能夠滿足SPS（開關電源），直流-直流電源轉換器，HEV(混合動力電動汽車)電池測試的需求。

PEL-3000系列擁有單通道，有7種操作模式，CV(定電壓)，CC(定電流)，CR（定電阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模擬各種動態負載特性。序列功能允許通過指定的負載電流，上升/下降斜率，電流水平，持續時間和其他參數來編輯負載曲線。

除了USB和GPIB及RS232C的數字接口，還有外部模擬控制接口，該接口允許設置操作參數和監測PEL-3000輸出的電壓及電流。PEL-3000系列有5種型號，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，最小輸入電壓是1.5V。功率可以通過并聯加載機來提升，連接4臺加載機，功率可以達到9.45KW。

PEL-3000系列具備保護機制，如OPP,OCP,OTP,UVP和反極性保護，它們能顯著的提高設備的可靠性。提供RS 232C,USB,GPIB和GO/NG標準接口。對于編程控制，LabVIEW驅動和VB,C,C++示例代碼是可用的。PEL-3000系列針對產品設計和生產提供一個快速，有效的解決方案。

固緯電子負載研討會https://v.youku.com/v_show/id_XNDYxNDE4NDg5Ng==.html

PEL-3000序列編程功能https://v.youku.com/v_show/id_XNDYyMjA0MjUxNg==.html

詳細規格
型號			PEL-3021	PEL-3041	PEL-3111	PEL-3211
工作電壓（DC）			1.5V~150V	1.5V~150V	1.5V~150V	1.5V~150V
電流			35A	70A	210A	420A
功率			175W	350W	1050W	2100W
CC模式
工作范圍			0A~35A/0A~3.5A/0A~0.35A	0A~70A/0A~7A/0A~07A	0A~210A/0A~21A/0A~2.1A	N/A
設置精度			±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ;±(0.2% of set + 0.1% of f.s)			N/A
CR模式
工作范圍	范圍	H/M/L	23.3336s~400us(42.857mΩ~2.5kΩ)	46.6672s~800us(21.428mΩ~1.25kΩ)	140.0016s~2.4ms(7.1427mΩ~416.6667Ω)	N/A
		H/M	2.33336s~40us(428.566mΩ~25kΩ)	4.66672s~80us(214.28mΩ~12.5kΩ)	14.0001s~242.4us(71.427mΩ~4.16667kΩ)
		L	0.233336s~4us(4.28566mΩ~250kΩ)	0.46667s~8us(2.1428mΩ~125kΩ)	1.40001s~24.24ms(714.27mΩ~41.6667Ω)
設置精度	H/M/L		±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s)
CV模式
工作范圍	范圍	H	1.5V~150V			N/A
		L	1.5V~15V
設置精度	范圍		±(0.1% of set + 0.1% of f.s)
CP模式
工作范圍	范圍	H	17.5W~175W	35W~350W	105W~1050W	N/A
		M	1.75W~17.5W	3.5W~35W	10.5W~105W
		L	0.175W~1.75W	0.35W~3.5W	1.05W~10.5W
斜率
設置范圍（CC模式）	范圍	H	2.5mA/us~2.5A/us	5mA/us~5A/us	16mA/us~16A/us	N/A
		M	250uA/us~250mA/us	500uA/us~500mA/us	1.6mA/us~1.6A/us
		L	25uA/us~25mA/us	50uA/us~50mA/us	160uA/us~160mA/us
設置范圍（CR模式）	范圍	H	250uA/us~250mA/us	500uA/us~500mA/us	1.6mA/us~1.6A/us	N/A
		M	25uA/us~25mA/us	50uA/us~50mA/us	160uA/us~160mA/us
		L	2.5uA/us~2.5mA/us	5uA/us~5mA/us	16uA/us~16mA/us
測量
電壓測量	精度		±(0.1% of set + 0.1% of f.s)			N/A
電流測量	精度		±(0.2% of set + 0.3% of f.s)
動態模式
工作模式			CC and CR			N/A
T1&T2			0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms
精度			1us/1ms±100ppm
斜率	范圍	H	2.5mA/us~2.5A/us	5mA/us~5A/us	16mA/us~16A/us	N/A
		M	250uA/us~250mA/us	500uA/us~500mA/us	1.6mA/us~1.6A/us
		L	25uA/us~25mA/us	50uA/us~50mA/us	160uA/us~160mA/us
電流精度			±0.4%F.S.
尺寸&重量
			214.5(W)×124(H)×400(D)mm;Approx. 6kg	214.5(W)×124(H)×400(D)mm;Approx. 7kg	429.5(W)×128(H)×400(D)mm;Approx. 17kg	429.5(W)×128(H)×553.5(D)mm;Approx. 23kg

配件：

用戶手冊*1

電源線*1

選購配件：

GTL-120  測試線 （40A）

GTL-248  GPIB數據線 2M

GTL-246 USB數據線 USB 2.0A-B TYPE CABLE,4P

GTL-249 負載連接線(300mm)

GTL-251 GPIB-USB-HS

GRA-413  PEL-3211 機架固定套件（EIA+JIS）

GRA-414-J PEL-3021/3041/3111機架固定套件(JIS)

GRA-414-E PEL-3021/3041/3111機架固定套件(EIA)

PEL-004  GPIB卡

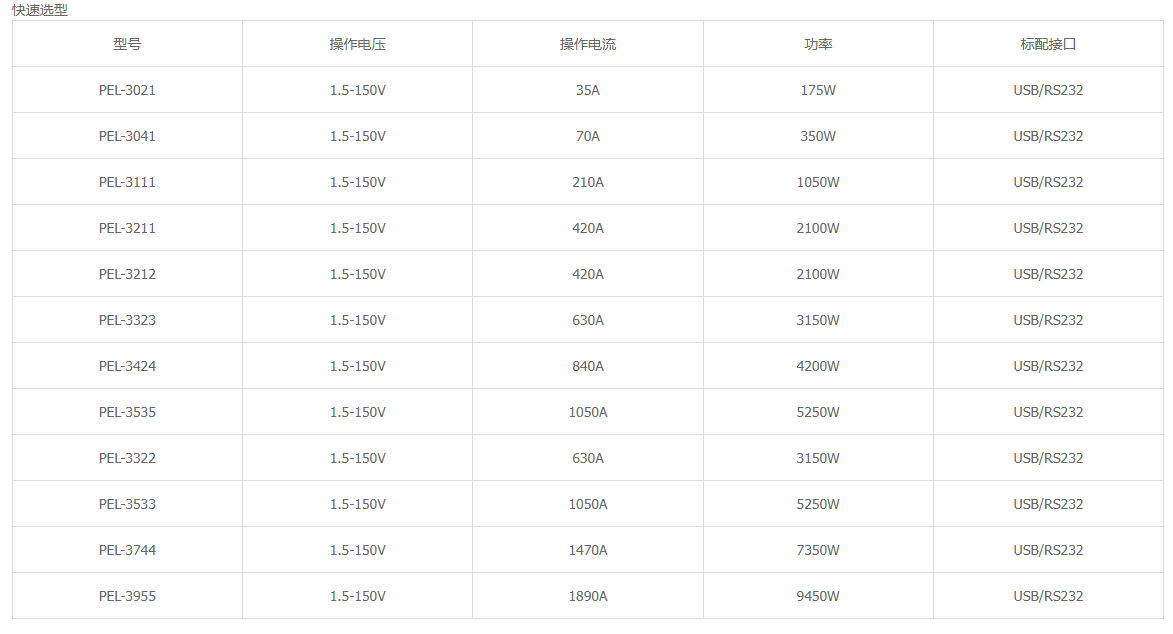

PEL-3021  175W可編程直流電子負載

PEL-3041  350W可編程直流電子負載

PEL-3111  1050W可編程直流電子負載

PEL-3211  2100W電子負載加載機（僅供PEL-3111)

PEL-3212 2100W可編程直流電子負載

PEL-3323  3150W可編程直流電子負載

PEL-3424  4200W可編程直流電子負載

PEL-3535  5250W可編程直流電子負載

PEL-3322  3150W可編程直流電子負載

PEL-3533  5250W可編程直流電子負載

PEL-3744  7350W可編程直流電子負載

PEL-3955  9450W可編程直流電子負載
