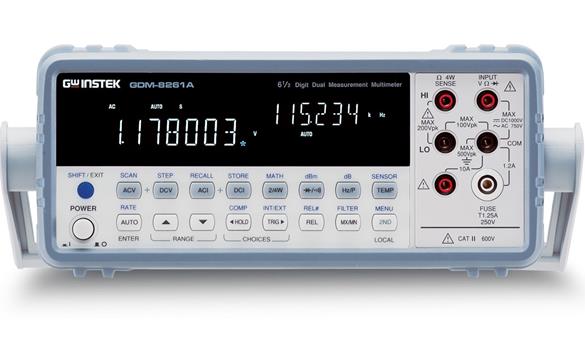

GDM-8261A

• 6 ?位顯示：1,200,000位

• DCV基本精確度：0.0035%

• 雙顯示測量，真空熒光顯示屏(VFD)

• 11種主要測量功能&10種高級測量功能

• 具AC+DC電壓或電流量測功能

• 高分辨率：DCI 100pA；ACI 1nA

• 溫度測量(RTD & 熱電耦)范圍：-200℃～+1820℃

• USB接口傳輸速率高達2,400次讀值/秒

• 標準接口：USB、RS-232C、Digital I/O

• 選配接口：GPIB或LAN

• 選配掃描卡：GDM-SC1A(V×16ch，I×2ch)

• 免費PC軟件：DMM Viewer

GDM-8261A是一款6 1/2位數字萬用表，支持雙顯示測量，具有11種測量功能和10種運算功能，精度高(35ppm直流電壓精度)，適合多種應用領域的參數測量。

GDM-8261A采用掃描卡式設計，提供16個V-Ch和2個I-Ch，可以在一個或多個設備上進行多點測量，所有操作僅通過按鍵完成。擁有多點測量能力，GDM-8261A可以看作一個用于增加生產測試量的半自動ATE系統，或看作一個用于長期監控或特征記錄的數據記錄器。它的PC軟件和DMM-Viewer支持多通道面板設置和掃描卡數據記錄。此外，LabVIEW驅動幫助用戶在PC屏上創建自己的虛擬儀器，極大的簡化了編程。對于ATE系統測量或遠程控制應用，GDM-8261A標配USB和RS-232C接口，選配GPIB或LAN接口。

GDM-8261A是一款6 1/2位數字萬用表，具有非常高的直流電壓精度(35ppm)、雙顯示測量、11種基本測量和10種高級測量功能。支持外插掃描卡，可以在多個測量點間切換，能夠有效進行短期/長期的監控或特征記錄。對于系統自身測量或測試需要，GDM-8261A則可使用RS-232C以及憑借高性價比、高速數據獲取和操作簡單的特性逐漸成為主流的USB接口。

A、 操作平臺

GDM-8261A所有的基本測量功能，充分滿足了工程師設計、研發和測試電子線路或產品的需要，包括電壓、電流、電阻、二極管、短路測試以及頻率和溫度測量。此外，GDM-8261A還具有10種高級測量功能(dBm、dB、比較功能和其它數學運算)，讓您無需再擔心特殊的測量要求。

B、 雙顯示測量

與其它“雙顯示”數字萬用表不同，GDM-8261A的第二個顯示屏不僅可以顯示范圍信息，還可以顯示測量值。也就是說，輸入信號的兩個屬性能夠同時顯示在屏幕上：主要測量和次要測量項目，幾乎適合所有的測量組合。雙顯示測量功能避免在同一個測試點進行多次測量，節省了寶貴時間。

C、 高測量分辨率&采樣率

模式 分辨率 測量速度

快速 4 1/2位 2,400次/秒

中速 5 1/2位 600次/秒

慢速 6 1/2位 30次/秒

GDM-8261A的分辨率非常高：0.1μV的電壓分辨率、100pA的直流電流分辨率、1nA的交流電流分辨率和100μΩ的電阻分辨率，完全可以達到用戶對精度的要求。此外，30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的傳輸速度使GDM-8261足夠應對當今市場的測量要求。

D、 2/4線制電阻測量

GDM-8261A提供兩種電阻測量方法：2線制測量和4線制測量。2線制測量方式是常見簡單的連接方法，尤其適用于100Ω～10kΩ電阻。4線制測量方式適合小電阻測量(100Ω以下)，測量時會自動補償測試導線電阻和接觸電阻。

E、 通用接口&傳輸速度

為滿足系統的應用需求，GDM-8261A提供了一個通用USB接口和一個標準RS-232C接口。連接USB接口，以ASCII格式傳輸信息的速度可達2,400次/秒。GPIB或LAN卡為選配附件，也可適用于您既有的系統。

F、 多點測量掃描卡

選配掃描卡采用插件式設計，具有一套完備的多點測量解決方案，簡化了多點測量和數據處理過程。用戶可以通過這種掃描方式有效測量與GDM-8261A相連的多個通道。

GDM-8261A 8261USB通信https://v.youku.com/v_show/id_XNDYyMTc4NjQ3Mg==.html

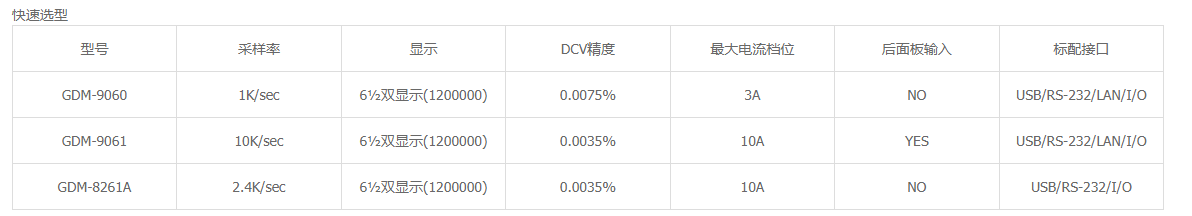

詳細規格

規格
功能
檔位(3)	分辨率	輸入阻抗…等	24 Hour 23°C± 1°C	90 Day 23°C± 5°C	1 Year 23°C± 5°C	溫度系數0°~ 18°C /28°~ 55°C
直流電壓
100.0000 mV	0.1μV	10MΩ or >10GΩ	0.0030 + 0.0030	0.0040 + 0.0035	0.0050 + 0.0035	0.0005 + 0.0005
1.000000 V	1μV	10MΩ or >10GΩ	0.0015 + 0.0004	0.0020 + 0.0005	0.0035 + 0.0005	0.0005 + 0.0001
10.00000 V	10μV	11.11MΩ±1%	0.0020 + 0.0006	0.0030 + 0.0007	0.0048 + 0.0007	0.0005 + 0.0001
100.0000 V	0.1mV	10.1MΩ±1%	0.0020 + 0.0006	0.0035 + 0.0006	0.0081 + 0.0006	0.0005 + 0.0001
1000.000 V	1mV	10.1MΩ±1%	0.0025 + 0.0006	0.0044 + 0.0010	0.0090 + 0.0010	0.0005 + 0.0001
電阻(4)
100.0000 Ω	100μΩ	1 mA	0.0030 + 0.0030	0.008 + 0.004	0.010 + 0.004	0.0008 + 0.0005
1.000000 kΩ	1mΩ	1 mA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
10.00000 kΩ	10mΩ	100μA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
100.0000 kΩ	100mΩ	10μA	0.0020 + 0.0005	0.008 + 0.001	0.010 + 0.001	0.0008 + 0.0001
1.000000 MΩ	1μΩ	3.5μA	0.0020 + 0.0010	0.008 + 0.001	0.010 + 0.001	0.0010 + 0.0002
10.00000 MΩ	10Ω	350nA	0.0150 + 0.0010	0.020 + 0.001	0.040 + 0.001	0.0030 + 0.0004
100.0000 MΩ	100Ω	350 nA//10 MΩ	0.3000 + 0.0100	0.800 + 0.010	0.800 + 0.010	0.1500 + 0.0002
直流電流
100.0000 μA	100pA	< 0.015 V	0.010 + 0.020	0.04 + 0.025	0.05 + 0.025	0.002 + 0.0030
1.000000 mA	1nA	< 0.15 V	0.007 + 0.005	0.03 + 0.005	0.05 + 0.005	0.002 + 0.0005
10.00000 mA	10nA	< 0.07 V	0.005 + 0.010	0.03 + 0.020	0.05 + 0.020	0.002 + 0.0020
100.0000 m A	0.1μA	< 0.7 V	0.010 + 0.004	0.03 + 0.005	0.05 + 0.005	0.002 + 0.0005
1.000000 A	1μA	< 0.8 V	0.050 + 0.006	0.08 + 0.010	0.10 + 0.010	0.005 + 0.0010
10.00000 A	10μA	< 0.5 V	0.100 + 0.008	0.12 + 0.008	0.15 + 0.008	0.005 + 0.0008
短路蜂鳴
1000.000 Ω	0.001Ω	1 mA	0.002 + 0.030	0.008 + 0.030	0.010 + 0.030	0.001 + 0.002
二極管
1.000000 V	1μV	1 mA	0.002 + 0.010	0.008 + 0.020	0.010 + 0.020	0.001 + 0.002
規格
功能
檔位(3)	分辨率	頻率	24 Hour 23°C± 1°C	90 Day 23°C± 5°C	1 Year 23°C± 5°C	溫度系數0°~ 18°C /28°~ 55°C
交流電壓True RMS （6）
100.0000 mV	0.1μV	3Hz – 5Hz	1.00 + 0.03	1.00 + 0.04	1.00 + 0.04	0.100 + 0.004
100.0000 mV	0.1μV	5Hz – 10Hz	0.35 + 0.03	0.35 + 0.04	0.35 + 0.04	0.035 + 0.004
100.0000 mV	0.1μV	10Hz – 20kHz	0.04 + 0.03	0.05 + 0.04	0.06 + 0.04	0.005 + 0.004
100.0000 mV	0.1μV	20kHz – 50kHz	0.10 + 0.05	0.11 + 0.05	0.12 + 0.05	0.011 + 0.005
100.0000 mV	0.1μV	50kHz – 100kHz	0.55 + 0.08	0.60 + 0.08	0.60 + 0.08	0.060 + 0.008
100.0000 mV	0.1μV	100kHz -300kHz	4.00 + 0.50	4.00 + 0.50	4.00 + 0.50	0.200 + 0.020
1.000000 V to 750.000 V(5)	1μV ~ 1mV	3Hz – 5Hz	1.00 + 0.02	1.00 + 0.03	1.00 + 0.03	0.100 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	5Hz – 10Hz	0.35 + 0.02	0.35 + 0.03	0.35 + 0.03	0.035 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	10Hz – 20kHz	0.04 + 0.02	0.05 + 0.03	0.06 + 0.03	0.005 + 0.003
1.000000 V to 750.000 V(5)	1μV ~ 1mV	20kHz – 50kHz	0.10 + 0.04	0.11 + 0.05	0.12 + 0.05	0.011 + 0.005
1.000000 V to 750.000 V(5)	1μV ~ 1mV	50kHz – 100kHz	0.55 + 0.08	0.60 + 0.08	0.60 + 0.08	0.060 + 0.008
1.000000 V to 750.000 V(5)	1μV ~ 1mV	100kHz -300kHz	4.00 + 0.50	4.00 + 0.50	4.00 + 0.50	0.200 + 0.020
交流電流True RMS （6）
1.000000 mA	1nA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
1.000000 mA	1nA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
1.000000 mA	1nA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
1.000000 mA	1nA	5kHz – 10kHz	0.20 + 0.25	0.20 + 0.25	0.20 + 0.25	0.030 + 0.006
10.00000 mA	10nA	3Hz – 5Hz	1.10 + 0.06	1.10 + 0.06	1.10 + 0.06	0.200 + 0.006
10.00000 mA	10nA	5Hz – 10Hz	0.35 + 0.06	0.35 + 0.06	0.35 + 0.06	0.100 + 0.006
10.00000 mA	10nA	10Hz – 5kHz	0.15 + 0.06	0.15 + 0.06	0.15 + 0.06	0.015 + 0.006
10.00000 mA	10nA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
100.0000 mA	100nA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
100.0000 mA	100nA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
100.0000 mA	100nA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
100.0000 mA	100nA	5kHz – 10kHz	0.20 + 0.25	0.20 + 0.25	0.20 + 0.25	0.030 + 0.006
1.000000 A	1μA	3Hz – 5Hz	1.00 + 0.04	1.00 + 0.04	1.00 + 0.04	0.100 + 0.006
1.000000 A	1μA	5Hz – 10Hz	0.30 + 0.04	0.30 + 0.04	0.30 + 0.04	0.035 + 0.006
1.000000 A	1μA	10Hz – 5kHz	0.10 + 0.04	0.10 + 0.04	0.10 + 0.04	0.015 + 0.006
1.000000 A	1μA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
10.00000 A	10μA	3Hz – 5Hz	1.10 + 0.06	1.10 + 0.06	1.10 + 0.06	0.100 + 0.006
10.00000 A	10μA	5Hz – 10Hz	0.35 + 0.06	0.35 + 0.06	0.35 + 0.06	0.035 + 0.006
10.00000 A	10μA	10Hz – 5kHz	0.15 + 0.06	0.15 + 0.06	0.15 + 0.06	0.015 + 0.006
10.00000 A	10μA	5kHz – 10kHz	0.35 + 0.70	0.35 + 0.70	0.35 + 0.70	0.030 + 0.006
頻率 / 周期(7)
100.0000mV to 750.000V(5)	―	3Hz – 5Hz	0.1	0.1	0.1	0.005
100.0000mV to 750.000V(5)	―	5Hz – 10Hz	0.05	0.05	0.05	0.005
100.0000mV to 750.000V(5)	―	10Hz – 40Hz	0.03	0.03	0.03	0.001
100.0000mV to 750.000V(5)	―	40Hz -300kHz	0.006	0.01	0.01	0.001
溫度 (RTD)(8)
-200 °C ~ 600 °C	0.001 °C	―	―	―	0.06 °C (typical)	0.005 °C / °C (typical)
溫度(8)
-200 °C ~ + 1300 °C	0.002 °C	E / J / T / K / N	―	―	0.3 °C (typical)	0.004 °C / °C (typical)
-50 °C ~ + 1820 °C	0.01 °C	R / S / B	―	―	1 °C	0.14 °C / °C
顯示屏
雙色VFD
標準界面
RS -232C, USB, Digital I/O
使用電源
AC 100 V / 120 V / 220 V / 240 V ±10%；45 Hz to 66 Hz and 360 Hz to 440 Hz
消耗功率
最大 25VA
尺寸&重量
265(W) x 107(H) x 350(D) mm；約 3.1公斤 (不含附件)

注 :

1. 所有的規格, 均為單一顯示(主顯示)之規格

2. 準確度 : ± (% of 讀值 + % of 檔位)

3. 最大顯示可超過20%檔位, 除了1000Vdc, 750Vac 及 10A檔位

4. 電阻為 4-wire 量測規格, 或 2-wire 量測配合 REL 開啟, 為防止測試收到外部噪聲影響,測量超過500kΩ以上電阻時,請使用有隔離的測試線

5. 交流750V檔位, 最大頻率100kHz

6. 交流特性之規格, 系指大于5%檔位之正旋波輸入

7. 輸入>100mV,10mV~100mV輸入時，讀值誤差的百分比乘以10倍。

8. 規格不含探棒精度，且與模擬接點有關

GDM-8261A   6 1/2位雙顯示可編程數字萬用表

標準附件

使用手冊×1，電源線×1，測試線GTL-207A×1，

USB數據線GTL-247×1，CD×1(包括完全使用手冊、升級程序和PC軟件DMM Viewer)，校準件GDM-01×1(用于固件升級)

選配

Opt.01 GDM-SC1A 掃描卡(V×16ch，I×2ch)

Opt.02 GPIB卡

Opt.03 LAN卡

 注：GPIB和LAN不可同時安裝在一臺GDM-8261A上，2者選1。

選配附件

GTL-108A   4線制測試線

GTL-232    RS-232C連接線，約2M

GTL-248    GPIB連接線，約2M

GRA-422  機架 (19" 2U)

GTL-205A  溫度測線轉接頭+熱電偶(K type), 約 1000mm

GDM-TL1  測試線組 (適用所有電表系列)

GSC-014  電表附件包

GDM-8261A 6 1/2位雙顯示可編程數字萬用表

標準附件
使用手冊×1，電源線×1，測試線GTL-207×1，
USB數據線GTL-247×1，CD×1(包括完全使用手冊、升級程序和PC軟件DMM Viewer)，校準件GDM-01×1(用于固件升級)

選配
Opt.01 GDM-SC1A 掃描卡(V×16ch，I×2ch)
Opt.02 GPIB卡
Opt.03 LAN卡
選配附件
GTL-108A 4線制測試線
GTL-232 RS-232C連接線，約2M
GTL-248 GPIB連接線，約2M
