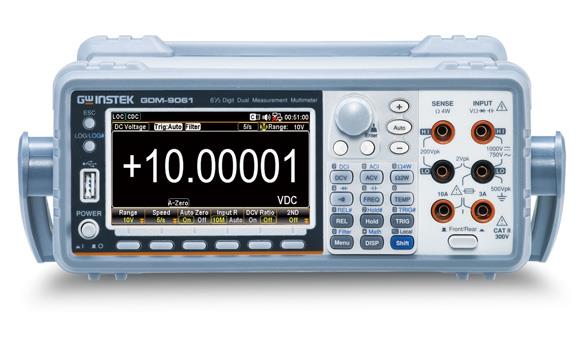

GDM-906X系列（GDM-9061,GDM-9060）

• 6 ?數字顯示：1,200,000

• 4.3" TFT LCD

• DCV基本精度：0.0035%（GDM-9061)/0.0075%（GDM-9060)

• 12項測量功能：DCV,ACV,DCI,ACI,2-線及4-線電阻，頻率，周期，二極管，連續性，溫度和電容

• 采樣率高達10k SPS(GDM-9061)

• 雙測量以同時執行兩個選定測量

• 提供包括直方圖、條形圖和趨勢圖的功能

• 溫度測量支持RTD、熱敏電阻及熱電偶

• 標準接口：USB, RS232C, LAN, Digital I/O

• 選配接口：GPIB

  固緯電子推出- GDM-906X系列(共2個機型~ GDM-9061和GDM-9060)，6 ?位雙測量數字電表，具有高精度直流電流測量、快速采樣率、12項測量項目(直流電壓/電流、交流電壓/電流、2線/4線制電阻、頻率、周期、二極管、短路蜂鳴、溫度、電容)、6項運算功能(dB/dBm/Compare/MX+B/Percent及1/X)、以及豐富的通訊接口(USBdevice/host、RS-232C、LAN、數字I/O和GPIB選購)，提供全方位的測量能力，以及更高的速度和準確性。該系列采用4.3寸TFT圖形化顯示屏，以及快速的采樣率(GDM-9061:10k/s、GDM-9060:1k/s max.)除了可用傳統的數字顯示外，還可以用條狀圖、趨勢圖或直方圖來搭配顯示，讓整個測量過程，更直觀、迅速地被完整呈現。同時，更大的內存(GDM-9061:100k、GDM-9060:10k)，也能協助趨勢圖或直方圖在測量過程時，進行統計計算，簡化繁瑣的趨勢分析。在使用的便利性上，GDM-906X系列也加入了豐富的操作設計，例如數字按鍵，便于需要數值輸入的設置，如上/下限值、LAN IP…等;操作接口或信息，支持多國語言(英文/繁體/簡體/日語/韓語)，有助于縮短電表的操作學習。對于自動測試系統測量或遠程控制應用，GDM-906X除了提供USB，RS-232C和LAN作為標準通訊接口外，還可選擇GPIB(客戶安裝選項)。在軟件支持方面，GDM-906X系列提供DMM-Viewer2，來協助用戶觀測或記錄測量的數據；另外，也提供LabVIEW driver以利不同系統整合上的程序需求。

GDM-9061多種顯示模式https://v.youku.com/v_show/id_XNDYyMTc4NjYyMA==.html

GDM-906X數據記錄https://v.youku.com/v_show/id_XNDYyMTc4NjAzNg==.html

GDM-9061演示視頻https://v.youku.com/v_show/id_XNTAxOTkzNTY1Mg==.html

詳細規格

直流特性
直流電壓
檔位	分辨率	輸入電阻	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 mV	0.1μV	10MΩor >10GΩ	0.0050 + 0.0035	0.0090 + 0.0065
1.000000 V	1μV	10MΩor >10GΩ	0.0048 + 0.0007	0.0080 + 0.0010
10.00000 V	10μV	10MΩor >10GΩ	0.0035 + 0.0005	0.0075 + 0.0005
100.0000 V	0.1mV	10MΩ±1%	0.0050 + 0.0006	0.0085 + 0.0006
1000.000 V	1mV	10MΩ±1%	0.0050 + 0.0010	0.0085 + 0.0010
電阻檔位	分辨率	測試電流	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 Ω	100μΩ	1mA	0.010 + 0.004	0.014 + 0.007
1.000000 kΩ	1mΩ	1mA	0.010 + 0.001	0.014 + 0.001
10.00000 kΩ	10mΩ	100μA	0.010 + 0.001	0.014 + 0.001
100.0000 kΩ	100mΩ	10μA	0.010 + 0.001	0.014 + 0.001
1.000000 MΩ	1Ω	5μA	0.010 + 0.001	0.014 + 0.001
10.00000 MΩ	10Ω	500nA	0.040 + 0.001	0.040 + 0.001
100.0000 MΩ	100Ω	500nA	0.800 + 0.010	0.800 + 0.010
直流電流
檔位	分辨率	Burden 電壓	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 μA	100pA	< 0.011 V	0.05 + 0.025	0.05 + 0.025
1.000000 mA	1nA	< 0.11 V	0.05 + 0.006	0.05 + 0.006
10.00000 mA	10nA	< 0.04 V	0.05 + 0.020	0.05 + 0.020
100.0000 m A	0.1μA	< 0.4 V	0.05 + 0.005	0.05 + 0.005
1.000000 A	1μA	< 0.7 V	0.10 + 0.010	0.10 + 0.010
3.000000 A	1μA	< 2.0 V	0.20 + 0.020	0.20 + 0.020
10.00000 A	10μA	< 0.5 V	0.15 + 0.010	——————
連續性	分辨率	測試電流	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
1000.000 Ω	0.001 Ω	1 mA	0.010 + 0.030	0.014 + 0.030
二極管測試
檔位	分辨率	測試電流	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
5.000000 V	1μV	1 mA	0.010 + 0.030	0.014 + 0.030
直流比率
精度規格：±（直流輸入精度+直流參考精度）
交流特性
交流電壓（真RMS）
檔位	分辨率	頻率	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 mV	0.1μV	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 20 kHz	0.06 + 0.04	0.09 + 0.04
		20 kHz – 50 kHz	0.12 + 0.05	0.15 + 0.05
		50 kHz – 100 kHz	0.60 + 0.08	0.63 + 0.08
		100 kHz – 300 kHz	4.00 + 0.50	4.00 + 0.50
1.000000 V ～750.000 V	1μV ～1mV	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 20 kHz	0.06 + 0.04	0.09 + 0.04
		20 kHz – 50 kHz	0.12 + 0.05	0.15 + 0.05
		50 kHz – 100 kHz	0.60 + 0.08	0.63 + 0.08
		100 kHz – 300 kHz	4.00 + 0.50	4.00 + 0.50
交流電流（真RMS)
檔位	分辨率	頻率	精度（1年)(TCAL±5℃）
			GDM-9061	GDM-9060
100.0000 μA 10.00000 mA	100pA 10nA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 5 kHz	0.10 + 0.04	0.13 + 0.04
		5 kHz–10 kHz	0.18 + 0.04	0.20 + 0.04
1.000000 mA100.0000 mA	1nA100nA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.30 + 0.04	0.33 + 0.04
		10 Hz – 5 kHz	0.10 + 0.04	0.13 + 0.04
		5 kHz–10 kHz	0.15 + 0.04	0.18 + 0.04
1.000000 A	1μA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.30 + 0.04	0.33 + 0.04
		10 Hz – 5 kHz	0.10 + 0.04	0.13 + 0.04
		5 kHz–10 kHz	0.15 + 0.04	0.18 + 0.04
3.000000 A	1μA	3 Hz – 5 Hz	1.00 + 0.04	1.00 + 0.04
		5 Hz – 10 Hz	0.35 + 0.04	0.38 + 0.04
		10 Hz – 5 kHz	0.23 + 0.04	0.23 + 0.04
		5 kHz–10 kHz	0.23 + 0.04	0.23 + 0.04
10.00000 A	10μA	3 Hz – 5 Hz	1.10 + 0.04	——————
				——————
		10 Hz – 5 kHz	0.15 + 0.04	——————
				——————
溫度特性
RTD（基于PT100的精度）
檔位		分辨率	精度（1年)(TCAL±5℃）
-200℃～-100℃		0.001℃	0.09℃
-100℃～-20℃		0.001℃	0.08℃
-20℃～20℃		0.001℃	0.06℃
20℃～100℃		0.001℃	0.08℃
100℃～300℃		0.001℃	0.12℃
300℃～600℃		0.001℃	0.22℃
熱電偶式溫度計（基于ITS-90的精度）
類型	檔位	分辨率	精度（1年)(TCAL±5℃）
E	-200℃～+1000℃	0.002℃	0.2℃
J	-210℃～+1200℃	0.002℃	0.2℃
T	-200℃～+400℃	0.002℃	0.3℃
K	-200℃～+1372℃	0.002℃	0.3℃
N	-200℃～+1300℃	0.003℃	0.4℃
R	-50℃～+1768℃	0.01℃	1℃
S	-50℃～+1768℃	0.01℃	1℃
B	+350℃～+1820℃	0.01℃	1℃
熱敏電阻（(2.2kΩ,5kΩ,10kΩ或User Type)
檔位		分辨率	精度（1年)(TCAL±5℃）
-80℃ ～150℃		0.01℃	0.01℃
電容特性
電容
檔位		分辨率	精度（1年)(TCAL±5℃）
1.000 nF		0.001nF	2.00 + 2.00
10.00 nF		0.01nF	2.00 + 1.00
100.0 nF		0.1nF	2.00 + 0.40
1.000 μF		0.001μF	2.00 + 0.40
10.00 μF		0.01μF	2.00 + 0.40
100.0 μF		0.1μF	2.00 + 0.40
頻率和周期特性
頻率/周期
檔位		分辨率	精度（1年)(TCAL±5℃）
100.0000mV～750.000V		3Hz – 5Hz	0.1
		5Hz – 10Hz	0.05
		10Hz – 40Hz	0.03
		40Hz – 1MHz	0.006

尺寸&重量：267(W)*107(H)*302(D)mm,約 3.5kg

配件
安全說明×1，電源線×1，USB電纜GTL-246×1,測試線GTL-207A×1,
CD×1(包括完整的使用手冊，升級程序和PC軟件，DMM-Viewer2）

選配
GTL-205 帶熱電偶的溫度測線轉接器（K-type),約1000mm
GTL-234 RS-232C線, 9-pin F-F Type，直連，2000mm
GTL-248 GPIB線,約2000mm

GTL-308 4線式（+屏蔽）測試線，約1500mm

GRA-422 機架 (19",2U)

GDM-TL1 測試線組 (適用所有電表系列)
GSC-014 電表附件包
