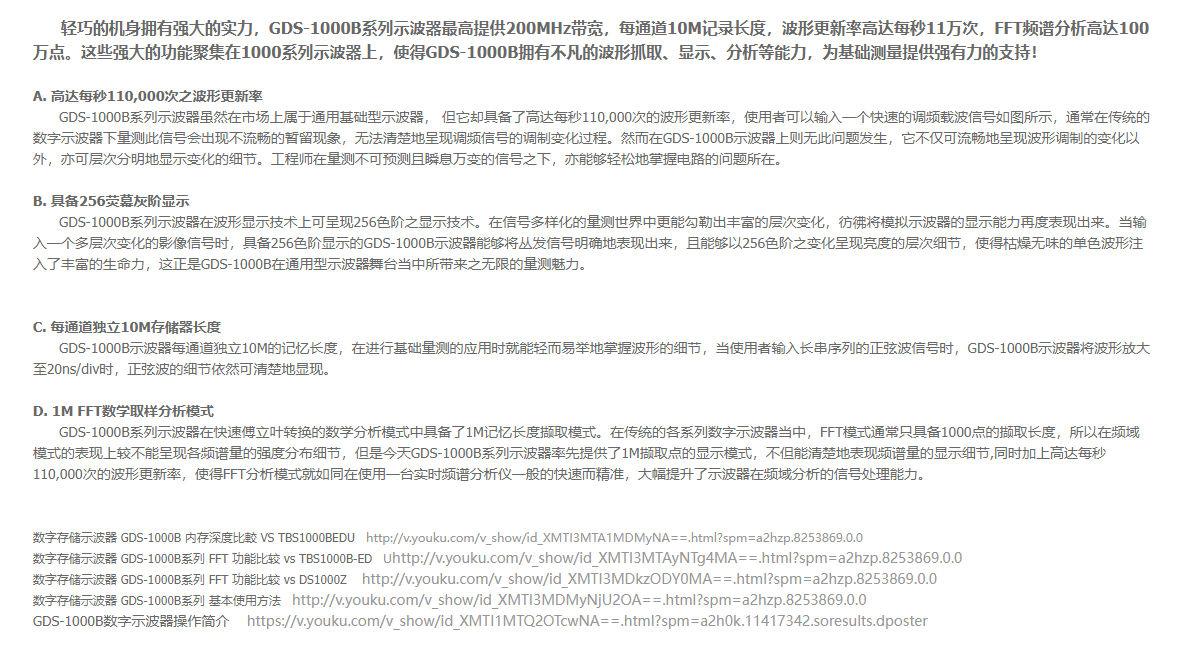

GDS-1000B系列(GDS-1102B,GDS-1072B,GDS-1074B,GDS-1104B,GDS-1202B)
200MHz/100MHz 兩種帶寬選擇
1GSa/s最大實時采樣率
每通道10M記錄長度
7寸LCD，256色階顯示
1Mpts FFT頻域信號顯示
水平/垂直/觸發檔位設置一鍵歸零
最大波形更新率110,000wfm/s
| 詳細規格 | |||
| GDS-1202B | GDS-1102B | GDS-1104B | |
| 垂直系統 | |||
| 通道數 | 2通道+1外部觸發通道 | 2通道+1外部觸發通道 | 4通道 |
| 帶寬 | DC~200MHz (-3dB) | DC~100MHz (-3dB) | DC~100MHz (-3dB) |
| 上升時間 | 1.75ns | 3.5ns | 3.5ns |
| 帶寬限制 | 20MHz | 20MHz | 20MHz |
| 垂直分辨率 | 8 bit: 1mV~10V | ||
| 輸入耦合 | AC, DC, GND | ||
| 輸入阻抗 | 1MΩ// 約16pF | ||
| 直流精確度 | ±3% | ||
| 極性 | 正向 &反向 | ||
| 最大輸入電壓 | 300V (DC+AC Peak), CAT I | ||
| 偏移范圍 | 1mV/div : ±1.25V；2mV/div ~ 100mV/div : ±2.5V；200mV/div ~ 10V/div : ±125V | ||
| 波形信號處理 | ‘+, -, ×, ÷, FFT, FFTrms , 用戶自定義 FFT: 1MPTS點分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. | ||
| 觸發系統 | |||
| 來源 | CH1 ,CH2, CH3*,CH4*,Line, EXT** （*僅適合四通道機種，**僅適合雙通道機種） | ||
| 觸發模式 | 自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件),時間延遲(可選擇4ns~10s時間), 總線 | ||
| 觸發延遲時間 | 4ns ~ 10s | ||
| 耦合選項 | AC,DC,LF rej. ,HF rej. ,Noise rej. | ||
| 靈敏度 | 1 div | ||
| 外部觸發 | |||
| 范圍 | ±15V | ||
| 靈敏度 | DC ~ 100MHz 約100mV；100MHz~200MHz約150mV | ||
| 輸入阻抗 | 1MΩ±3%// 16pF | ||
| 水平系統 | |||
| 范圍 | 5ns/div ~ 100s/div (1-2-5步進)滾動模式: 100ms/div ~ 100s/div | ||
| 前置觸發 | 最大10 div | ||
| 后置觸發 | 最大2,000,000 div | ||
| 精確度 | 在任何 ≥ 1 ms 的間格中為±50 ppm | ||
| 采樣系統 | |||
| 實時取樣率 | 最大1GSa/s | ||
| 記錄長度 | 每通道最大10Mpts | ||
| 獲取模式 | 一般, 平均, 峰值檢測, 單次 | ||
| 峰值偵測 | 2ns (典型值) | ||
| 平均模式 | 可選則2至256次 | ||
| X-Y 模式 | |||
| X 軸輸入 | 通道 1;通道3* (*僅適用于四通道機種） | ||
| Y 軸輸入 | 通道 2;通道4* (*僅適用于四通道機種） | ||
| 相位移 | 100kHz 時±3° | ||
| 光標&量測系統 | |||
| 游標 | 可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%) | ||
| 自動量測 | 36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | ||
| 自動計數 | 6 位計數器,范圍由2Hz至額定帶寬 | ||
| 控制面板功能 | |||
| 自動設定 | 單一按鍵自動設定所有信道的垂直、水平及觸發系統 | ||
| 儲存設定 | 20組 | ||
| 儲存波形 | 24組 | ||
| 顯示系統 | |||
| 顯示器 | 7" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA) | ||
| 插補點方式 | Sin(x)/x | ||
| 波形顯示方式 | 點, 向量, 可調余暉 (16ms~4s), 無限余暉 | ||
| 波形更新率 | 最快每秒 110,000次波形更新 | ||
| 顯示模式 | YT ; XY | ||
| 顯示網格線 | 8 x 10 格 | ||
| 接口 | |||
| USB Port | USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 | ||
| 以太網絡 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX（僅適用于GDS-1074B,GDS-1104B) | ||
| Go-NoGo BNC | 最大5V /10mA TTL 開集極輸出 | ||
| 安全鎖孔 | 機器背面提供標準Kensington安全插槽 | ||
| 電源&其他 | |||
| 線性電壓范圍 | 交流 100V~240V ,50Hz~63Hz 自動選取,消耗功率：30W | ||
| 多國語言 | 提供 | ||
| 聯機幫助 | 提供 | ||
| 操作環境 | 溫度：0℃~50℃；相對濕度：≤80%（0℃~40℃);≤45%(41℃~50℃） | ||
| 尺寸及重量 | 380(W) X 208(H) X127.3(D) mm, 約2.8kg | ||
| 所有規格保證要求GDS-1000B系列示波器開機30分鐘后，環境溫度+20℃~+30℃。 | |||
| 規格所有局部變更，怒不另行通知！ | |||
配件
GTP-200B 200MHz 電壓探棒. 適用于GDS-1202B
GTP-100B 100MHz 電壓探棒. 適用于GDS-1104B, GDS-1102B
選用配件
DS1B-BUS 串行總線解碼功能
DS1B-SRH 波形搜索功能
DS1B-SGM 分段記憶體功能
GDB-03 演示板
GTL-110 測試頭, BNC 對 BNC 接頭
GTL-242 USB纜線, USB2.0 A轉B纜線 4P

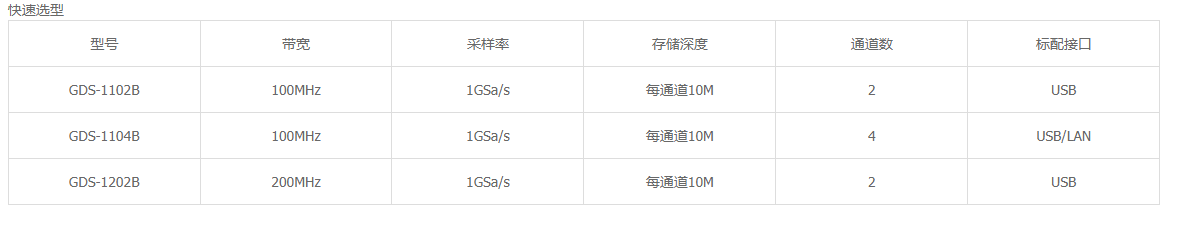

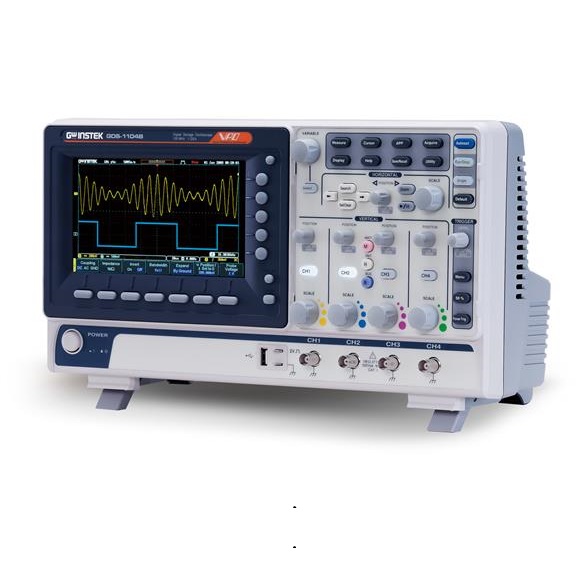

GDS-1104B 100MHz，4通道，數字儲存示波器
GDS-1102B 100MHz，2通道，數字儲存示波器
GDS-1202B 200MHz，2通道，數字儲存示波器
