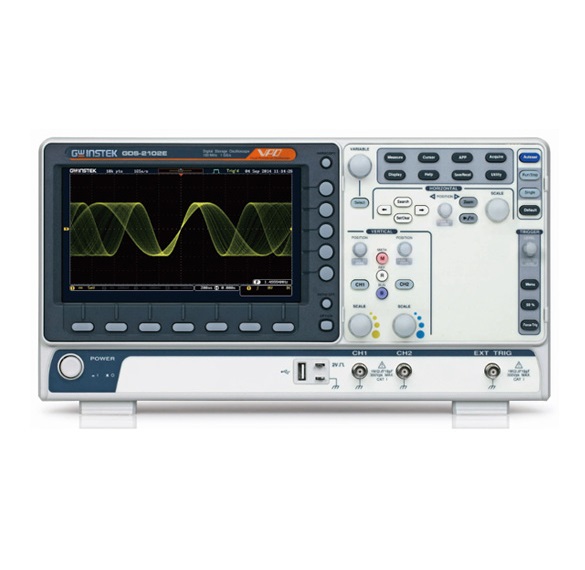

GDS-2000E系列(GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E)

• 200MHz/100MHz帶寬帶寬選擇；2/4通道

• 實時采樣率高達1GSa/s

• 每通道10M記錄長度及VPO波形顯示技術

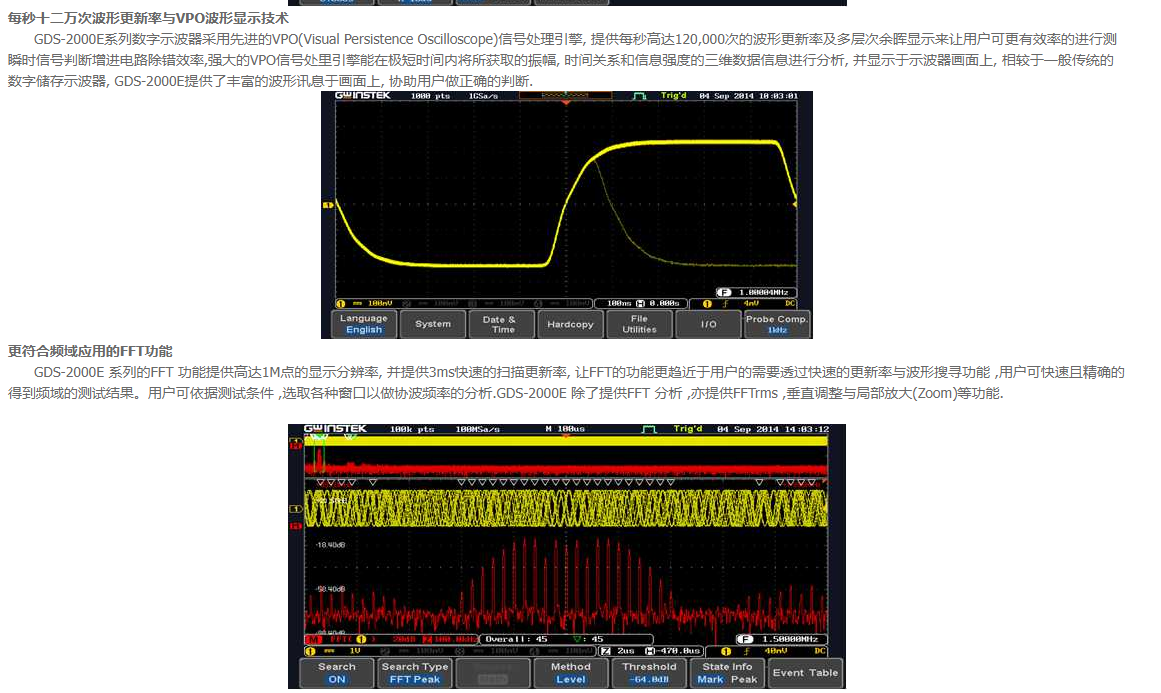

• 波形更新率高達 120,000 wfms/s

• 8" LCD 屏幕顯示

• 1MPTS FFT分辨率, 提供更高的頻域分辨效果

• 高低通濾波器可選數字濾波器功能

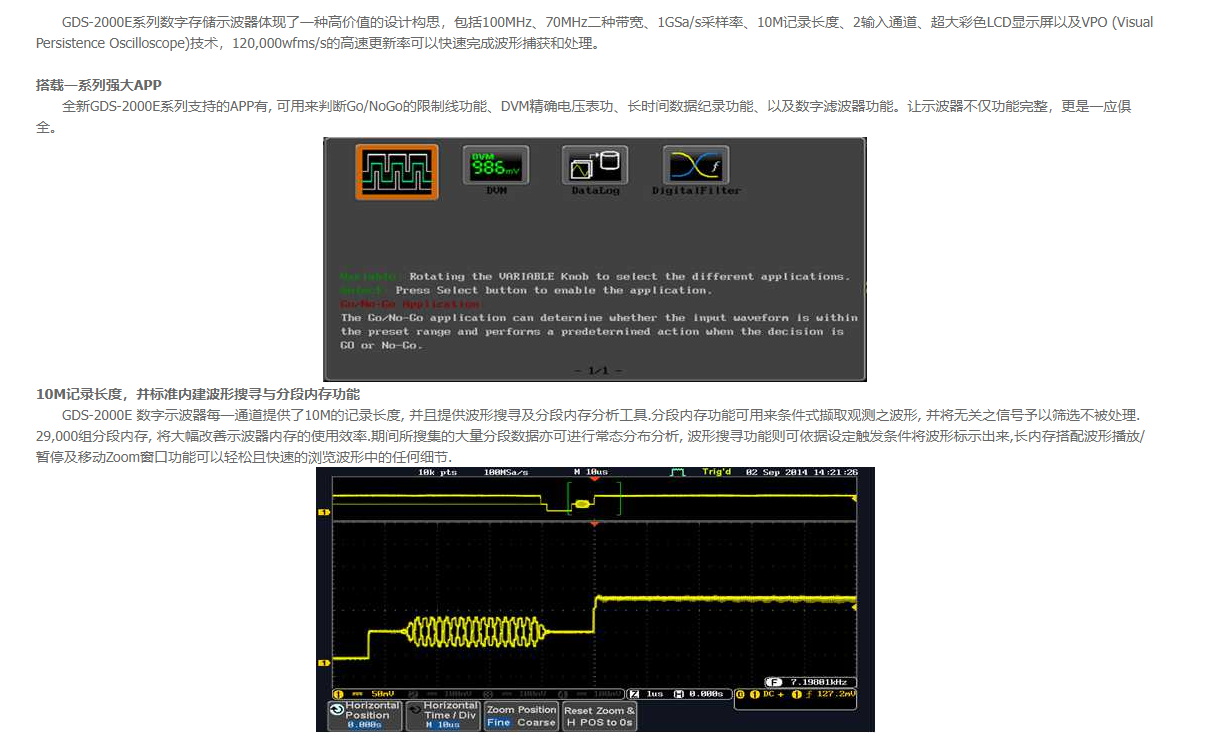

• 29,000分段內存及波形搜尋功能

• I2C/SPI/UART/CAN/LIN 串行總線觸發與譯碼功能

• 數據紀錄功能可追蹤長達100小時的信號變化

• 支持網絡遠程儲存功能

GDS-2000E系列 –波形捕獲率 (Waveform capture rate)http://v.youku.com/v_show/id_XNzkwOTUyMDY0.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –高速波形更新率 (Waveform update rate)http://v.youku.com/v_show/id_XNzkwOTQ4NzM2.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –底噪的表現 (Background noise)http://v.youku.com/v_show/id_XNzkwOTQ1MTg4.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –小信號的自動獲取性能 (Autoset function)http://v.youku.com/v_show/id_XNzkwOTQxMDgw.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 – FFT更新速度對量測的影響 (FFT Sweep timehttp://v.youku.com/v_show/id_XNzkwOTM2NDA4.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 – FFT搜尋功能介紹 (FFT Search)http://v.youku.com/v_show/id_XNzkwOTMwMTYw.html?spm=a2hzp.8253869.0.0

GDS-2000E 數字濾波器功能介紹 (Digital Filter function)http://v.youku.com/v_show/id_XNzkwODA5MDY4.html?spm=a2hzp.8253869.0.0



詳細規格
	GDS-2104E       GDS-2102E	GDS-2204E                 GDS-2202E
垂直系統
通道	4CH                    2CH	4CH                    2CH
帶寬	DC~100MHz (-3dB)	DC~200MHz (-3dB)
上升時間	3.5ns	1.75ns
帶寬限制	20MHz
垂直分辨率	8 bit@1MΩ: 1mV~10V
輸入耦合	AC, DC, GND
輸入阻抗	1MΩ// 16pF
精確度	當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV)當1mV/div 時 ,精確度為±(5% X |讀值| + 0.1div + 1mV)
極性	正向 &反向
最大輸入電壓	300V (DC+AC Peak), CAT I
偏移范圍	1mV/div ~ 20mV/div : ±0.5V    50mV/div ~ 200mV/div : ±5V    500mV/div ~ 5V/div : ±25V    10V/div : ±250V
波形信號處理	+, -, ×, ÷, FFT, FFTrms , 用戶自定義FFT: 1MPTS點分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.
觸發系統
來源	CH1 ,CH2, CH3,CH4, Line, EXT( 僅2ch機種）
觸發模式	自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件), 時間延遲(可選擇10ns~10s時間), 總線(IIC, SPI, UART, CAN, LIN)
觸發延遲時間	10ns ~ 10s
耦合選項	AC,DC,LF rej. ,HF rej. ,Noise rej.
靈敏度	1 div
外部觸發
范圍	±15V
靈敏度	DC ~ 100MHz 約. 100mV
輸入阻抗	1MΩ±3%// 16pF
水平系統
范圍	1ns/div ~ 100s/div (1-2-5順序)滾動模式: 100ms/div ~ 100s/div
前置觸發	最大10 div
后置觸發	最大2,000,000 div
精確度	在任何 ≥ 1 ms 的間格中為±50 ppm
采樣系統
實時取樣率	每通道最大1GSa/s
記錄長度	每通道最大10Mpts
獲取模式	一般, 平均, 峰值檢測, 單次
峰值偵測	2ns (典型值)
平均模式	可選則2至256次
X-Y 模式
X 軸輸入	通道 1，3
Y 軸輸入	通道 2，4
相位移	100kHz 時±3°
光標& 量測系統
游標	可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%)
自動量測	36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
自動計數	6 位計數器,范圍由2Hz至額定帶寬
控制面板 功能
自動設定	單一按鍵自動設定所有信道的垂直、水平及觸發系統
儲存設定	20組
儲存波形	24組
顯示系統
顯示器	8" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA)
插補點方式	Sin(x)/x 及等效取樣
波形顯示方式	點, 向量, 可調累積 (16ms~4s), 無限累積
波形更新率	每秒 120,000次波形更新（MAX）
顯示模式	YT ; XY
顯示網格線	8  x 10 格
接口
USB Port	USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太網絡	RJ-45 接口, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC	最大5V /10mA TTL 開集極輸出
安全鎖孔	機器背面提供標準Kensington安全插槽
電源&其他
線性電壓范圍	交流 100V~240V ,48Hz~63Hz 自動選取
多國語言	提供
聯機幫助	提供
時鐘	提供儲存數據的時間與日期
尺寸及重量	380(W) X 220(H) X145(D) mm, 約2.8kg

快速操作指南 x1, 用戶手冊CD x1, 電源線 x1

GTP-200B : 200MHz (10:1/1:1)被動電壓探棒    GDS-2202E/2204E (每通道1支)
GTP-100B : 100MHz (10:1/1:1)被動電壓探棒    GDS-2102E/2104E (每通道1支)

*固緯保留修改示波器標配探棒型號的權利，不必事前通知

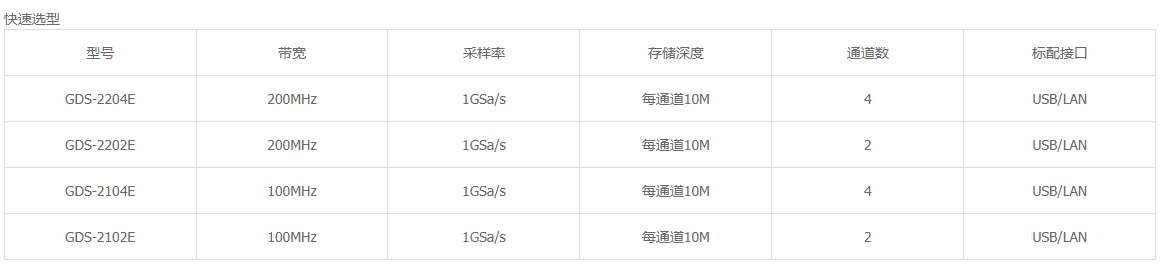

GDS-2204E 200MHz， 4通道，數字儲存示波器

GDS-2202E 200MHz， 2通道，數字儲存示波器

GDS-2104E 100MHz， 4通道，數字儲存示波器

GDS-2102E 100MHz， 2通道，數字儲存示波器
