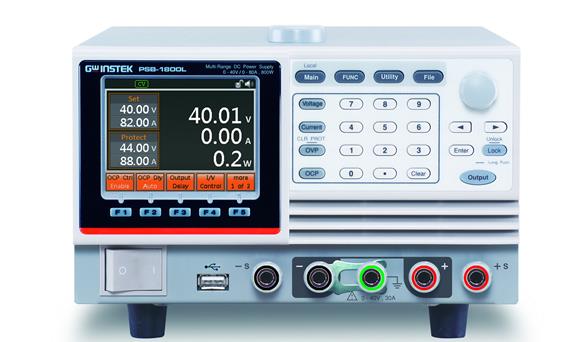

PSB-1000系列（開關式）(PSB-1400L,PSB-1400M,PSB-1800L,PSB-1800M)

• LCD顯示和友善的菜單功能界面

• 額定電壓：40V/160V，額定輸出功率：400W/800W

• 多量程(V&I)操作，定功率輸出

• I/V控制功能(可調斜率)適合二極管特性負載 & Surge Reducing；C.V/C.C優先；序列功能，依序輸出直流波形

• 自動運行輸出或序列功能

• 主-從操作：2臺串聯或4臺并聯

• 同步操作(電壓觸發，Tigger In/Tigger Out信號)

• 標配接口：USB Host、LAN；選配接口：GPIB

• Interal Sense控制(禁用/前面板/后面板)功能

• LabVIEW驅動

PSB-1000系列為一款多量程臺式直流電源，串聯2臺160V機型可實現320V的電壓輸出，并聯4臺PSB-1800L可實現320A的電流輸出。PSB-1000系列界面友善，通過LCD面板和菜單功能選項，無需另外查閱使用手冊即可清楚的顯示設定條件及測量結果。運用功能鍵、數字鍵和快速鍵可以輕松完成相關設定。其前端子30A的輸出能力能更好的滿足實驗室及科學研發單位使用。

PSB-1000系列不僅提供友善的菜單功能界面，內置功能更適合產業應用。機型提供前后面板端子輸出，方便研發人員操作。面板采用菜單式功能選項，可以讓使用者很快熟悉和操作PSB-1000系列，非常適合復雜功能設定需求的現場工程人員及研發人員。

開機組態設定(Power On Configuration)可以讓使用者將已編輯好的序列輸出(SEQ)設定為開機自動執行。針對有序列電源輸出應用需求的生產線，省去每次開機時需重新設定序列電源的人工時間。

電壓觸發可以讓使用者為上升電平和下降電平設置脈沖信號。通過BNC接口提供工作電壓的輸出時間，VOLT TRIG可用于自動化測試系統(ATS)。Output Delay功能分別設定多組PSB-1000系列的輸出開啟及輸出關閉時間，實現時序電源輸出應用。

PSB-1000系列多量程的輸出能力，提供四倍定功率輸出滿足客戶靈活的使用需求。

詳細規格
型號	PSB-1400L	PSB-1400M	PSB-1800L	PSB-1800M
額定輸出
輸出電壓(V)	0~40	0~160	0~40	0~160
輸出電流(A)	0~40	0~10	0~80	0~20
輸出功率(W)	400W	400W	800W	800W
調節率(CV)
負載調節率(mV)	25	85	25	85
電壓調節率(mV)	23	83	23	83
調節率(CC)
負載調節率(mA)	45	15	85	25
電壓調節率(mA)	45	15	85	25
紋波&噪聲(噪聲帶寬20MHz ; 紋波帶寬1MHz)
CV p-p	60	60	80	80
CV rms	7	12	11	15
CC rms	80	20	160	40
編程精度
電壓(mV)  0.1% +	10	50	10	50
電流(mA)  0.1% +	20	10	40	20
測量精度
電壓(mV)  0.1% +	10	50	10	50
電流(mA)  0.1% +	20	10	40	20
響應時間
上升時間(ms)	50	100	50	100
下降時間(滿載)(ms)	50	150	50	150
下降時間(空載)(ms)	500	1200	500	1200
負載瞬態恢復時間(Load change from 50 to 100%)(ms)	1	1	1	1
編程分辨率(PC遠程控制模式)
電壓(mV)	1	3	1	3
電流(mA)	1	1	2	1
測量分辨率(PC遠程控制模式)
電壓(mV)	1	3	1	3
電流(mA)	1	1	2	1
串聯和并聯
并聯	含主機最多4臺
串聯	含主機最多2臺
保護功能
OVP(V)	4-44	5-176	4-44	5-176
OCP(A)	4-44	1-11	5-88	2-22
OHP	關閉輸出	關閉輸出	關閉輸出	關閉輸出
前面板顯示精度(4位)
電壓(mV)  0.1% +	20	100	20	100
電流(mA)  0.1% +	20	10	40	20
環境條件
操作溫度	0?C ~ 40?C
存儲溫度	-25?C ~ 70?C
操作濕度	20% ~ 85% RH; 無凝結
存儲濕度	小于90% RH; 無凝結
其它
模擬控制	有
接口	USB/LAN/GPIB(選配)
電源	100Vac ~ 240Vac, 50Hz ~ 60Hz, 單相
尺寸	214(W)×124(H)×350(D)mm
重量
	Approx. 5.2kg	Approx. 6.8kg	Approx. 5.2kg	Approx. 6.8kg

附件

CD ROM(使用手冊，編程手冊)×1，UL/CSA或PSE電源線(依區域)，輸出端子蓋，Type A-B USB線，模擬接口插頭套件，底架連接線

選配附件

PSW-001     模擬遠程控制接口工具包

PSW-002      簡易IDC工具

PSW-003       觸點清除工具

PSB-101      并聯2臺PSB-1000連接線

PSB-102     并聯3臺PSB-1000連接線

PSB-103     并聯4臺PSB-1000連接線

PSB-104     串聯2臺PSB-1000連接線

PSB-105     GPIB卡

PSB-106       基礎附件工具包

GRA-418-J      機架套件(JIS)

GRA-418-E     機架套件(EIA)

GTL-123        測試線: 1×紅, 1×黑

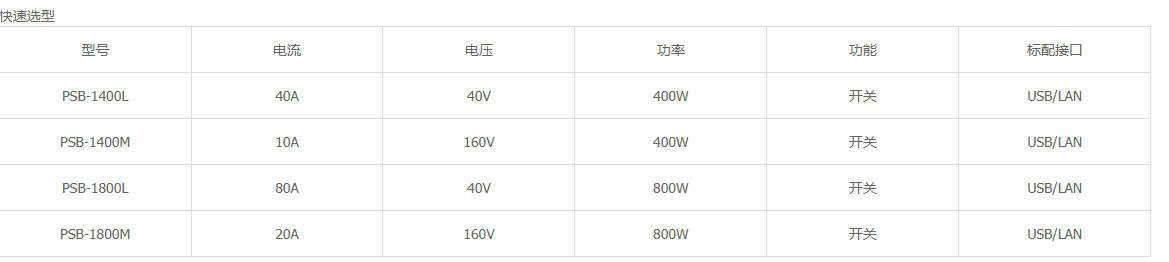

PSB-1400L   40V / 40A / 400W
PSB-1400M   160V / 10A / 400W
PSB-1800L   40V / 80A / 800W
PSB-1800M   160V / 20A / 800W
