PSB-2000系列（開關式）(PSB-2400L,PSB-2800L,PSB-2400L2,PSB-2400H,PSB-2800H,PSB-2800LS)

• 輸出電壓范圍:80V/800V; 輸出功率: 400W & 800W

• 90度面板旋轉操作(機器可垂直或水平置放),節省桌面空間

• 多范圍定功率輸出設計

• 串并聯操作(最多提供2臺串聯 或 4臺并聯)

• 透過用戶接口可與PC進行聯機,提供序列編程功能

• 三組預設立即鍵(可進行常用參數的面板設置)

• 標準使用PC聯機接口: USB / RS-232 / 模擬控制接口

• 選配PC聯機接口: GPIB

PSB-2000系列是一款高功率密度, 可編程的多量程輸出的直流電源供應器。這個系列共有6個機型，其中包括1臺加載機。其輸出電壓范圍分別為80V及800V，而輸出功率分別為400W及800W。多量程輸出的功能允許在額定功率范圍內提供較高電壓和較大電流的靈活配置。PSB-2000系列可以串聯或是并聯的連接，以適用于更高電源輸出范圍的需求。PSB-2000系列提供三組預設功能鍵可儲存經常使用的電壓, 電流 和功率設定, 用戶可以快速的調用；序列編程功能，可以透過計算機定義由一連串的電壓和電流步進所組成的序列, 經由RS232C, USB接口或和選配的GPIB 接口去控制PSB-2000, 產生序列所定義的輸出電源,，此功能常被運用來建立標準的測試流程，以驗證待測物在操作條件快速變化時對特性的影響。

PSB-2000系列具有過電壓及過電流保護，當保護被觸發啟動時，電源供應器的輸出功能將被關閉，以保護待測物。當用來對電池充電時, Hi-Ω模式可以避免在充電過程中所產生的反向電流損壞電源供應器；   PSB-2000 在背板所提供模擬監控與控制功能，可用來監控或控制其電源供應器的輸出。PSB-2000的面板可以90度的旋轉, 調整垂直或水平位置，達到理想的空間利用率。

PSB序列功能操作步驟 https://v.youku.com/v_show/id_XNDU4NjAzMTg5Mg==.html

詳細規格
	PSB-2400L	PSB-2800L	PSB-2400L2	PSB-2400H	PSB-2800H	PSB-2800LS
額定輸出
電壓	0~80V	0~80V	0~80V*2CH	0~800V	0~800V	80V
電流	0~40A	0~80A	0~40A*2CH	0~3A	0~6A	80A
功率	400W	800W	800W	400W	800W	800W
調節率(CV)
負載	額定電壓的0.01%±3mV			額定電壓的0.01%±30mV		N/A
電源	額定電壓的0.01%±2mV			額定電壓的0.01%±20mV
調節率(CC)
負載	額定電流的0.02%±3mA			額定電流的0.05%±15mA		N/A
電源	額定電流的0.01%±2mA			額定電流的0.05%±10mA
紋波&噪聲(噪聲帶寬20MHz；紋波帶寬1MHz)
CVp-p	90mV	150mV	90mV	250mV(僅限輸出電壓測量值大于額定電壓的1%)	300mV(僅限輸出電壓測量值大于額定電壓的2%)	N/A
CV rms	4mV	6mV	4mV	20mV(當電流測量值＜2A)35mV(當電流測量值＞2A)	25mV(當電流測量值＜2A)40mV(當電流測量值＞2A)
CC rms	30mA	60mA	30mA	15mA	20mA
編程精度
電壓	設定值的0.1%±2位			設定值的0.1%±2位		N/A
電流	設定值的0.2%±2位			設定值的0.2%±2位
功率	±10W			±10W(僅限輸出電壓測量值大于額定電壓的1%)
回讀精度
電壓	讀值的0.2%±2位			讀值的0.2%±2位		N/A
電流	讀值的0.3%±2位			讀值的0.3%±2位
功率	讀值的0.5%±5位			讀值的0.5%±Vout×40mA
響應時間
上升時間(滿載/空載)	50ms			200ms		N/A
下降時間(滿載)	100ms			500ms
下降時間(空載)	500ms			1000ms
負載瞬態恢復時間(負載改變50~100%)	1ms			7ms
編程分辨率
電壓	10mV			100mV		N/A
電流	10mA			10mA
功率	10W			10W
測量分辨率
電壓	10mV			100mV		N/A
電流	10mA			10mA
功率	10W			10W
串行和并行功能
通道數	1	1	2	1	1	僅PSB-2800L
串行操作	最多兩臺	最多兩臺	N/A	N/A	N/A
并行操作	最多四臺	最多四臺	N/A	最多兩臺	最多兩臺
并行帶加載機PSB-2800LS	N/A	最多三臺	N/A	N/A	N/A
保護功能
OVP(固定)	當達到額定電壓的110%時關閉輸出			當輸出電壓超過額定電壓的110%時關閉輸出		N/A
OVP(可調)	工作時輸出關閉；前面板設置范圍：1V~84V			前面板可預先調整范圍：10V~840V
OCP(固定)	當達到額定電流的110%時關閉輸出			當輸出電流超過額定電流的110%時關閉輸出
OCP(可調)	工作時輸出關閉；設置范圍：1A~42A(適合84A)			前面板可預先調整范圍：0.1A~6.30A
OHP	超過散熱器設計溫度時關閉輸出			在內部散熱器溫度超過設置值時關閉輸出
環境條件
工作溫度	0℃~40℃					N/A
存儲溫度	-20℃~70℃
工作濕度	30%~80%RH (無凝結)
存儲濕度	30%~80%RH (無凝結)
其它
浪涌電流	35A Max	70A Max	70A Max	35A Max	70A Max	70A Max
功率損耗/因數	560VA/0.99	1120VA/0.99	1120VA/0.99	560VA/0.99	1120VA/0.99	1120VA/0.99
制冷方式	空氣制冷，風扇馬達
電源	100VAC~240VAC，50/60Hz，單相
接口(標配)	RS-232C/USB
接口(選配)	GPIB
模擬控制	有
尺寸&重量
	210(W) × 124(H) × 290(D)mm
	約5kg	約7kg	約7kg	約5kg	約6kg	約7kg

使用手冊 (CD) x 1
AC電源線x 1
外部控制接口 (26pin)
后面板輸出端螺絲
后面板輸出端保護蓋
前面板輸出端保護蓋
GND 線
USB 線 (適用機型: PSB-2400L;PSB-2800L;PSB-2400L2;PSB-2400H;PSB-2800H)
局部總線 (適用機型: PSB-2400L;PSB-2800L;PSB-2400L2; PSB-2400H;PSB-2800H)

選配附件:
PSB-001 GPIB 卡
PSB-003 水平位置并行連接套件
        套件包括: (PSB-007 連接套件,水平總線 x 2 , PSB-005 x1)
PSB-004 垂直位置并行連接套件
        套件包括: (PSB-007 連接套件, 垂直總線x 2, PSB-005 x 1)
PSB-005  并行連接信號線
PSB-006  串行連接信號線
PSB-007 連接套件: 包括4個連接板, [M3x6]螺絲 x 4 ; [M3x8]螺絲 x 2

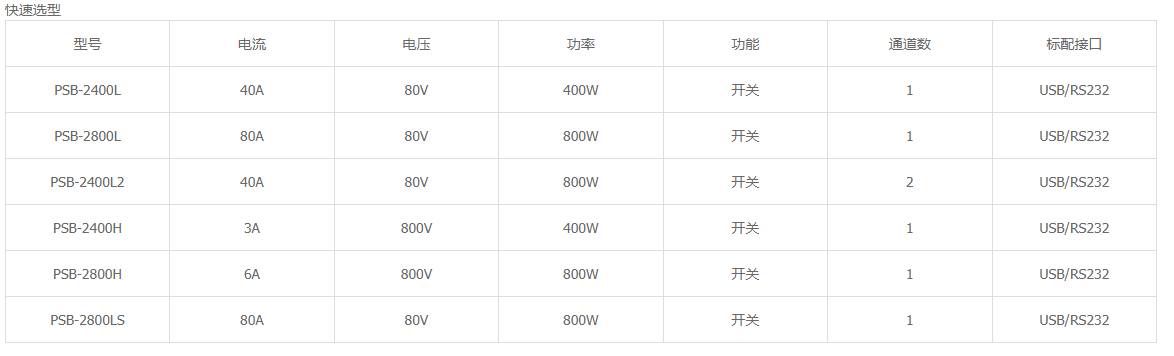

PSB- 2400L    (0~80V/ 0~40A / 400W) 多檔位直流電源
PSB-2800L     (0~80V / 0~80A / 800W) 多檔位直流電源
PSB-2400L2  (0~80V x 2 / 0~40A x 2 / 800W) 多檔位直流電源

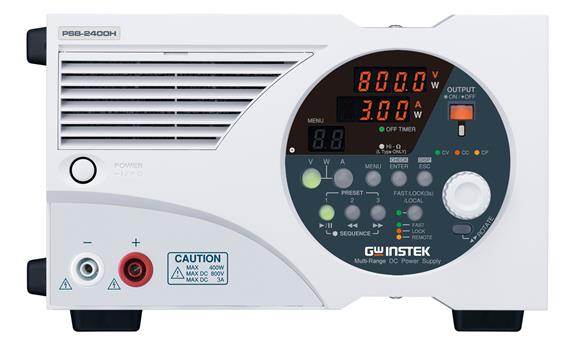

PSB-2400H     (0~800V / 0~3A / 400W)多檔位直流電源
PSB-2800H     (0~800V / 0~6A / 800W) 多檔位直流電源
PSB-2800LS  800W 加載機 僅用于擴展電流
