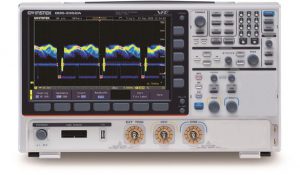

GDS-3000A數字存儲示波器(GDS-3352A,GDS-3652A)

• 650MHz /350MHz帶寬, 2 通道
• 5GSa/s 實時采樣率(單通道); 2.5GSa/s 實時采樣率(雙通道)
• 每通道200Mpts 記錄長度
• 200,000 wfm/s 的波形更新率
• 10.2 inch 800*480 TFT LCD顯示
• 490,000 分段存儲，波形搜索功能
• 38 種自動測量功能
• 高分辨率采集模式
• I2C/SPI/UART/CAN/LIN 串行總線觸發與解碼功能
• 雙通道頻譜分析儀 (DC~2.5GHz)包含光譜圖功能
• 雙通道25MHz 任意波形發生器
• 13種電源分析測量功能（選配）
• 選配16通道邏輯分析儀 (MSO)

  GDS-3000A系列示波器提供每個通道高達200Mpts的記錄長度，超長記錄長度的優點允許用戶即使在低速時間設置下也能保持較高的采樣率。當采樣率比測試頻率高兩倍時，它可以確保捕獲的信號沒有失真，這有利于在低速下長時間觀察信號的變化，這對信號的深入分析非常有幫助。

  關于波形更新率，GDS-3000A高達200,000 wfm/s，用戶可以輕松觀察到零星的異常信號。分段存儲器可連續捕獲多達490,000個分段，可與觸發條件設置配合使用，跳過長時間未改變的波形，只記錄有意義的波形，從而提供最有效的內存使用方法。分段內存下還提供掩碼功能，允許用戶快速確定大量信號是否超出目標范圍，并可以快速搜索錯誤波形的時間和實際信號。

  在測量功能方面，提供了38種測量項目。精細刻度功能可使用戶根據需要微調垂直刻度，以實現全尺寸測量并提高電壓或電流測量的精度。提供了高分辨率模式的采集方法，有效地消除了噪聲，提高了自動測量的精度。屏幕顯示器右側提供了動態垂直刻度顯示器，使用戶更容易解釋與測量信號相對應的垂直振幅。

  標準的1?MΩ和50Ω輸入阻抗的選擇允許用戶根據不同的測量要求選擇輸入阻抗，以實現阻抗匹配。搜索功能可以根據用戶設置快速查找合格信號，這對于查找和比較零星波形非常有幫助。

  光標標記功能允許用戶清楚地觀察光標測量的點之間的電壓（或電流）、時間和增量數據。使用指示器功能，可以通過顯示波形的部分來顯示測量范圍。

  在頻域測量方面，GDS-3000A提供了FFT測量功能和雙通道頻譜分析儀。用戶可以同時測量和分析雙通道頻域信號。光譜圖功能允許用戶輕松觀察頻譜分布隨時間的關系，以便觀察信號的頻譜特性。

  GDS-3000A為開關電源測試提供了豐富的測試項目。提供的電源測試項目包括交流輸入分析項目:電源品質、諾波、浪涌電流;直流輸出分析所需測試項目:紋波/噪聲、瞬態響應分析、開/關分析、效率;控制回路響應(Bode)和電源抑制比(PSRR);完整的開關元件分析項目:調制、開關損耗、SOA( 安全工作區)和磁性分析: B-H 曲線。GDS- 3000A內建50MHz(GCP-530)和100MHz(GCP-1030)電流探棒的電源。此功能可以節省用戶購買電流探頭電源的成本，減輕外出攜帶電流探頭電源的負擔。

  GDS-3000A標配雙通道25MHz任意波發生器。用戶可以選擇任意波功能來存儲模擬通道測量的信號或直接從信號發生器輸出。此功能允許用戶方便地生成各種類型的測量信號，以模擬各種信號輸出。還配備了頻率響應分析功能（Bode Plot），可應用于產品電路和元件特性驗證與分析，包括RLC電路設計、濾波器設計和放大器設計驗證與分析。

  GDS-3000A提供豐富的通信接口。除了常用的USB Host、USB設備端口和LAN端口外，它還包括一個高度穩定的RS232接口和一個選配的GPIB接口。

• GDS-3000A?規格本規格適用于GDS-3000A系列在+20°C~+30°C下通電至少30分鐘。


  GDS-3352A	通道	2 + Ext
  	帶寬	DC ~ 350MHz (–3dB) @50Ω/1MΩ input impedance
  	上升時間	1ns (calculated)
  	帶寬限制	20MHz/100MHz/200MHz*
  GDS-3652A	通道	2 + Ext
  	帶寬	DC ~ 650MHz (–3dB) @ 50Ω input impedance DC ~ 500MHz (–3dB) @1MΩ input impedance
  	上升時間	535ps (calculated)
  	帶寬限制	20MHz/100MHz/200MHz/300MHz*
  *帶寬限制公差為±10%。
  垂直靈敏度	分辨率	8 bits (Max.12 bits with Hi Res) For 1MΩ input impedance: 1mV*~10V/div For 50Ω input impedance: 1mV*~1V/div
  	輸入耦合	AC, DC, GND
  	輸入阻抗	1MΩ// 22pF approx.
  	DC增益精度	1mV: ±5% full scale ≥2mV: ±3% full scale
  	極性	Normal & Invert
  	最大輸入電壓	For 1MΩ input impedance: 300Vrms, CAT II For 50Ω input impedance: 5Vrms max.
  	偏移位置范圍	For 1MΩ input impedance: 1mV/div ~ 20mV/div :±1V; 50mV/div ~ 500mV/div: ±10V 1V/div ~ 5V/div : ±100V; 10V/div : ±1000V For 50Ω input impedance: 1mV/div ~ 50mV/div:±1V; 100mV/div ~ 1V/div : ±10V
  	波形信號處理	+, -, ×, ÷, FFT, User Defined Expression FFT: Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning or Blackman.
  觸發	Source	CH1, CH2, Line, EXT
  	觸發模式	Auto (supports Roll Mode for 100ms/div and slower), Normal, Single
  	觸發類型	Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Timeout, Alternate, Event-Delay(1~65535 events), Time-Delay(Duration, 4ns~10s), Bus (UART, I2C, SPI, CAN, LIN)
  	Holdoff 范圍	4ns to 10s
  	耦合	AC, DC, LF rej., HF rej., Noise rej.
  	靈敏度	1div
  外部觸發	Range	±20V
  	靈敏度	DC ~ 100MHz Approx. 100mV 100MHz ~ 350MHz Approx. 150mV
  	輸入阻抗	1MΩ±3%~22pF
  *:在1mV/div和2mV/div下，帶寬限制為20MHz。
  水平	時基范圍	1ns/div ~ 1000s/div (1-2-5 increments) ROLL: 100ms/div ~ 1000s/div
  	預觸發	10 div maximum
  	后觸發	10,000,000 div maximum.
  	時基精度	±5 ppm, about ±2ppm increase in error per year
  信號采集	實時采樣率	5GSa/s one channel; 2.5GSa/s dual channels
  	記錄長度	Max. 200Mpts /CH
  	采集模式	Normal, Average, High Resolution, Peak Detect, Single
  	峰值檢測	400ps (typical)
  	平均	Selectable from 2 to 256
  	分段數	1 to 490,000 maximum
  X-Y 模式	X-Axis 輸入	Channel 1
  	Y-Axis 輸入	Channel 2
  	相位偏移	±3° at 100kHz
  光標和測量	光標	Amplitude, Time, Gating available; Unit: Seconds(s), Hz (1/s), Phase (degree), Ratio (%).
  	自動測量	38 sets with indicator: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker, Flicker Idx ,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase.
  	光標測量	Voltage difference between cursors(?V) Time difference between cursors(?T)
  	自動計數器	6 digits, range from 2Hz minimum to the rated bandwidth
  控制面板功能	Autoset	Single-button, automatic setup of all channels for vertical, horizontal and trigger systems, with “Undo Autoset”, “Fit Screen”/ “AC Priority” mode, and “Fine Scale” functions.
  	保存設置	20 sets
  	保存波形	20 sets
  	保存參考波形	4 sets
  電源測量 (選配)	Power Quality, Harmonics, Ripple, In-rush current, Switching Loss, Modulation, SOA, Transient, Efficiency, B-H curve, Control Loop Response, PSRR, Turn On/Off
  AWG	一般
  	通道	2
  	采樣率	200MSa/s
  	垂直分辨率	14 bits
  	最大頻率	25 MHz
  	波形	Sine, Square, Pulse, Ramp, DC, Noise Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
  	輸出范圍	20 mVpp to 5 Vpp, HighZ; 10 mVpp to 2.5 Vpp, 50Ω
  	輸出分辨率	1mV
  	輸出精度	2% (1 kHz)
  	偏移范圍	±2.5 V, HighZ; ±1.25 V, 50 Ω
  	偏移分辨率	1mV
  	Sine
  	頻率范圍	100 mHz to 25 MHz
  	平坦度 (relative to 1 kHz)	±0.5 dB < 15MHz; ±1dB 15MHz~25MHz
  	諧波失真	-40 dBc
  	雜散（非諧波）	-40 dBc
  	總諧波失真	1%
  	S/N Ratio	40 dB
  	方波/脈沖波
  	頻率范圍	Square: 100 mHz to 15 MHz
  	上升/下降時間	< 15ns
  	過沖	< 3 %
  	占空比	Square: 50% Pulse: 0.4% to 99.6%
  	最小脈沖寬度	30ns
  	抖動	500 ps
  	斜坡
  	頻率范圍	100 mHz to 1MHz
  	線性度	1%
  	對稱性	0 to 100%
  頻譜分析儀	頻率范圍	DC~2.5GHz Max, dual channel with spectrogram (based on Advanced FFT). Notice: Frequency which exceeds analog front end bandwidth is uncalibrated
  	Span	1kHz~2.5GHz (Max.)
  	分辨率帶寬	1Hz~2.5MHz (Max.)
  	參考電平	-80dBm to +40dBm in steps of 5dBm
  	垂直單位	dBV RMS; Linear RMS; dBm
  	垂直位置	-12divs to +12divs
  	垂直比例	1dB/div to 20dB/div in a 1-2-5 Sequence
  	顯示的平均噪聲級	1V/div ? -40dBm, Avg :16 100mV/div ? -60dBm, Avg :16 10mV/div ? -80dBm, Avg :16
  	雜散響應	2nd harmonic distortion < 35dBc 3rd harmonic distortion < 40dBc
  	頻域跟蹤類型	Normal; Max Hold; Min Hold; Average (2 ~ 256)
  	檢測方法	Sample; +Peak; -Peak; Average
  	FFT 窗	FFT Factor: Hanning 1.44 Rectangular 0.89 Hamming 1.30 Blackman 1.68
  邏輯分析儀(選配)	采樣率	1GSa/s
  	帶寬	200MHz
  	記錄長度	Per Channel 10M points (max)
  	輸入通道	16 Digital (D15 – D0)
  	觸發類型	Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART, CAN, LIN), Parallel Bus
  	臨界值分組	Settable thresholds for: D0-D3, D4-D7, D8-11, D12-15
  	臨界值選擇	TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
  	用戶定義的臨界值范圍	±5V
  	最大輸入電壓	±40 V
  	最小驅動電壓	±250 mV
  	垂直分辨率	1 bit
  Frequency Response Analyzer	頻率范圍	20Hz to 25MHz
  	輸入與輸出源	Channel 1 ~ 2
  	測試點數量	10, 15, 30, 45, 90 points per decade selectable for logarithm scale; 2 ~ 1000 points selectable for linear scale
  	動態范圍	> 80dB (typical)
  	測試振幅	10mVpp to 2.5Vpp into 50Ω, 20mVpp to 5Vpp into High-Z, Fixed test amplitude or custom amplitude for each decade.
  	測試結果	Logarithmic or linear overlaid gain and phase plot, may also overlay with reference plots for cross comparison. Test results saved in csv format for offline analysis.
  	手動測量	Tracking gain and phase markers
  	繪圖尺度	Auto-scaled during test
  顯示	TFT LCD 類型	10.2″ TFT LCD WVGA color display
  	顯示分辨率	800 horizontal × 480 vertical pixels (WVGA)
  	內插方式	Sin(x)/x
  	波形顯示	Dots, vectors, variable persistence (16ms~4s), infinite persistence, gray or color waveforms.
  	波形更新率	200,000 waveforms per second, maximum
  	顯示格線	8 x 10 divisions
  	顯示模式	YT, XY
  接口	USB Port	USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1
  	以太網 (LAN)	RJ-45 connector X1, 10/100Mbps with HP Auto-MDIX
  	Go-NoGo BNC	5V Max/10mA open collector output X1
  	Power Supply Receptacles	±12V / 600mA for current probe use. Two sets of power supply receptacles for 2CH models;
  	RS232C	DB-9 male connector X1
  	VGA 影像輸出	DB-15 female connector X1, monitor output for display on VGA monitor
  	選配的 GPIB 模組	Fully programmable with IEEE488-2 compliance
  	Kensington 安全鎖插槽	Rear-panel security slot connects to standard Kensington-style lock.
  其他	多國語言菜單	Available
  	操作環境	Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C.
  	屏幕幫助	Available
  	時間功能	Time and Date, Provide the Date/Time for saved data
  	內建Flash 存儲空間	800M bytes Single-Level Cell flash memory
  	內建APP	Go/NoGo, DVM, DataLog, Digital Filter, Frequency Response Analyzer, Mask, Mount Remote Disk, Demo
  	用戶自定義按鍵	User can select one of the several different preset functions as shortcut key.
  	額定電壓范圍與功耗	AC 100V ~ 240V, 50Hz ~ 60Hz, auto selection. power consumption:100W
  	重量	Approx. 4.6kg
  	尺寸	420mm(W)X 253mm(H)X 113.8mm(D)

• 標準配件
  • User manual CD, Power Cord, Certificate of Calibration
  • GTP-351R:350MHz 10:1 passive probe for GDS-3352A (one per channel)
  • GTP-501R:500MHz 10:1 passive probe for GDS-3652A (one per channel)





  選配



  DS3A-16LA	16 Channel Logic Analyzer
  DS3A-GPIB	GPIB Interface (factory install)
  GTL-248	GPIB Cable, Double Shielded, 2000mm
  GTP-033A	35MHz 1:1 Passive probe
  GCP-300	300 kHz / 200A Current probe
  GCP-500	500 kHz / 150A Current probe
  GCP-1000	1MHz / 70A Current probe
  GCP-530	50MHz / 30A Current probe
  GCP-1030	100MHz /30A Current probe
  GDP-025	25MHz High voltage differential probe
  GDP-050	50MHz High voltage differential probe
  GDP-100	100MHz High voltage differential probe
  GKT-100	Deskew fixture
  GRA-443-E	Rack Mount kit
  GTL-232	RS-232C cable, 9-pin female to 9-pin female, Null modem for computer

• 訂購信息


  GDS-3652A	650MHz, 2 channels, Digital Storage Oscilloscope
  GDS-3352A	350MHz, 2 channels, Digital Storage Oscilloscope
